تصميم القيادة بالإضاءة الخلفية: تفاصيل مهمة لإضاءة جودة شاشة العرض

في عالم شاشات LCD، سواء كانت شاشة أحادية اللون لتوضيح المعلومات أو شاشة ملونة نابضة بالحياة، فإن الإضاءة الخلفية هي روح العرض المرئي. ومع ذلك، فإن القيادة بالإضاءة الخلفية أكثر تعقيدًا بكثير من مجرد "تشغيل الضوء". يمكن أن يؤدي إهمال تفاصيل التصميم إلى سطوع غير متساوٍ وتدهور تجربة المستخدم في أحسن الأحوال، أو تقصير عمر شاشة العرض في أسوأ الأحوال. تتعمق هذه المقالة في المبادئ الأساسية لتصميم القيادة بالإضاءة الخلفية، وتمكين المهندسين من إنشاء حلول عرض مستقرة وموثوقة.

1. القيادة الحالية المستمرة: أساس توحيد السطوع

يجب تشغيل مصابيح LED ذات الإضاءة الخلفية بمصدر تيار ثابت! يعد هذا أمرًا بالغ الأهمية لحل مشكلة "السطوع غير المتناسق عبر الوحدات المختلفة تحت نفس الجهد". تُظهر مصابيح LED بطبيعتها اختلافات في الجهد الأمامي (Vf) (قيمة LED الفردية النموذجية: 2.7-3.2 فولت). في ظل محرك الجهد الثابت، فإن مصابيح LED ذات الجهد المنخفض قليلاً سوف تسحب المزيد من التيار، مما يؤدي إلى سطوع أعلى، في حين أن المصابيح ذات الجهد العالي الأعلى ستكون باهتة. يتحكم تشغيل التيار المستمر بدقة في التيار من خلال كل مصباح LED (عادةً 15-20 مللي أمبير)، مما يضمن الاتساق في الشاشات أحادية اللون وإعادة إنتاج الألوان بدقة في الشاشات الملونة.

2. التحكم في التوقيت: منع "الظلال" و"الخفقان"

عندما تعمل شاشة LCD أو تستيقظ من وضع السكون، فإن البلورات السائلة الداخلية بها تتطلب وقت استجابة ولا تصل إلى حالة العرض المستقرة على الفور. يؤدي تنشيط الإضاءة الخلفية على الفور في ظل هذه الظروف إلى رؤية "الظلال" الفوضوية أو الخفقان غير المستقر. قواعد التصميم الرئيسية هي:

التشغيل/الاستيقاظ: يجب تنشيط الإضاءة الخلفية فقط بعد تحديث الشاشة لما لا يقل عن 30 إطارًا واستقرارها. وهذا يضمن للمستخدمين رؤية صورة أولية مستقرة وواضحة.

إيقاف التشغيل/السكون: التزم تمامًا بالتسلسل: قم أولاً بإلغاء تنشيط الإضاءة الخلفية، ثم قم بتعطيل إشارة العرض وقطع الطاقة عن شاشة العرض. يمكن أن يؤدي عكس هذا التسلسل إلى حدوث بقع ساطعة غير طبيعية أو آثار "ظلال" أثناء إيقاف التشغيل.

3. تصميم الدوائر وحساب المعلمات: الموازنة بين السلامة والكفاءة

تتضمن طبولوجيا دائرة محرك الأقراص الشائعة ما يلي:

Schnittstelle: MIPI

محرك متوازي متعدد السلاسل: أكثر كفاءة، ومناسب لشاشات LCD المتوسطة إلى الكبيرة. اعتبارات التصميم:

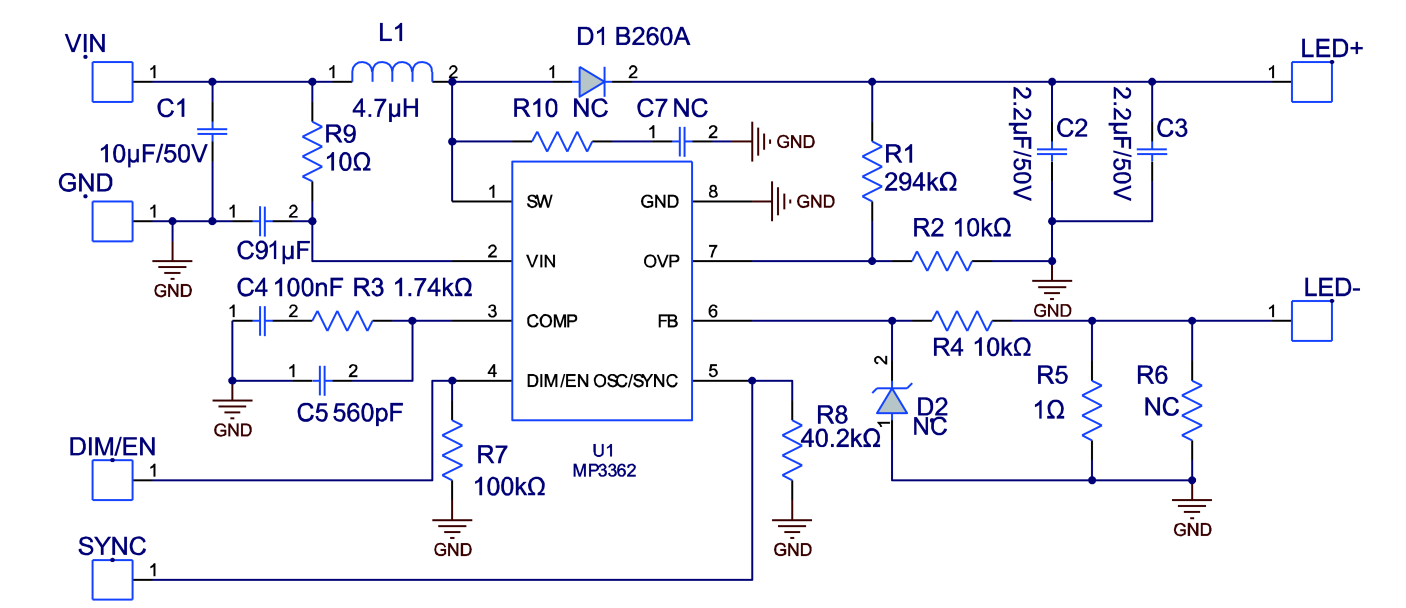

جهد السلسلة: إجمالي الجهد لكل سلسلة LED = LED Vf واحد * الرقم في السلسلة. مثال: 8 مصابيح LED متسلسلة تتطلب جهد محرك ≥ 3.2V * 8 = 25.6V (ضع في الاعتبار الهامش).

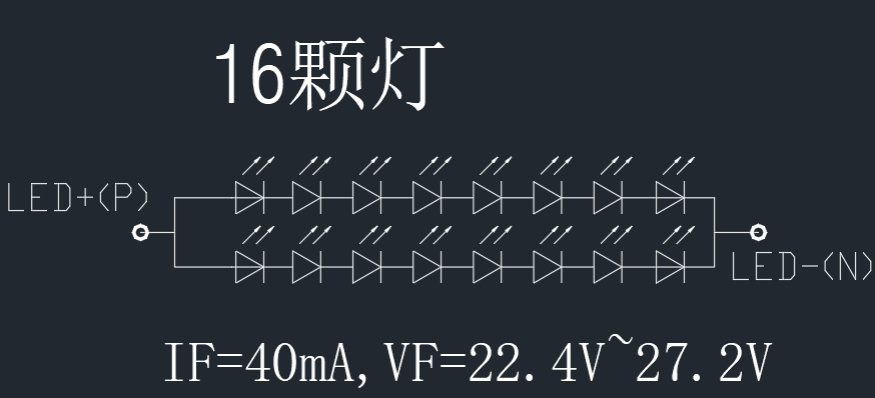

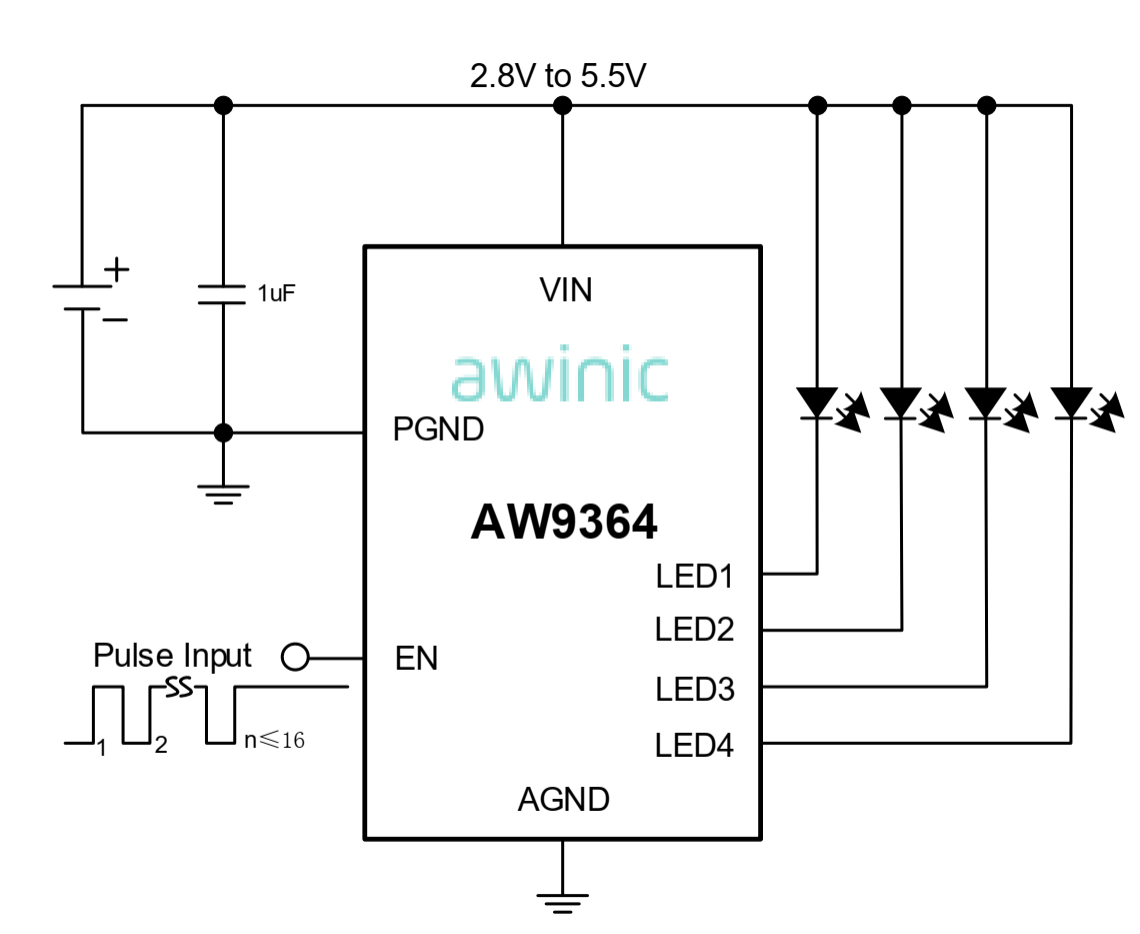

التيار الموازي: إجمالي تيار محرك الأقراص = التيار لكل سلسلة * عدد السلاسل المتوازية. مثال: سلسلتين متصلتين بالتوازي، 20 مللي أمبير لكل سلسلة، إجمالي التيار = 20 مللي أمبير * 2 = 40 مللي أمبير.

هوامش الأمان: جهد الخرج التصميمي لا يتجاوز 36 فولت (جهد الأمان المشترك المنخفض للغاية - SELV - الحد). يجب ألا يتجاوز إجمالي تيار المحرك 300 مللي أمبير (موازنة الكفاءة واختيار المكونات).

خاتمة

تبدأ تجربة شاشة العرض الاستثنائية بتصميم دقيق للقيادة بإضاءة خلفية. سواء بالنسبة للشاشات أحادية اللون الحساسة من حيث التكلفة أو الشاشات الملونة التي تتطلب بصريًا، فإن الفهم العميق وتطبيق مبادئ القيادة الحالية الثابتة، والتحكم الصارم في تسلسل الطاقة، والحساب الدقيق لمعلمات السلسلة المتوازية، والالتزام بمعايير السلامة هي خطوات أساسية لإنشاء منتجات عرض عالية الجودة وطويلة العمر. هذه "التفاصيل" التي تبدو بسيطة هي على وجه التحديد العوامل الحاسمة التي تحدد الجودة النهائية لشاشة العرض ورضا المستخدم.
