إعدادات PORCH الرئيسية لإطلاق العنان لأداء شاشة LCD واستقرارها - الاعتبارات الأساسية لتصميم الأجهزة

في تصميم أجهزة شاشات LCD ووحدات LCD ذات الصلة، يعد التكوين الدقيق لمعلمات التوقيت أمرًا أساسيًا لتحقيق أداء العرض الأمثل واستقرار النظام. من بين هذه الإعدادات، تعد إعدادات PORCH (فاصل الفصل) بالغة الأهمية - فهي تحدد الحدود الدقيقة لساعة البكسل (PCLK)، وإشارات المزامنة الأفقية/الرأسية (Hsync/Vsync)، والشرفات الأمامية/الخلفية (HBP/HFP، وVBP/VFP)، ومنطقة البكسل النشطة (HAdr/VAdr). باعتبارها شركة مصنعة محترفة لشاشات LCD، تؤكد CNK Electronics (CNK) على أهمية توضيح متطلبات المعلمات هذه أثناء مرحلة الاختيار الأولية. وهذا يضمن التوافق بين برنامج التشغيل IC وتوقيت الركيزة الزجاجية، وتجنب مراجعات التصميم المكلفة لاحقًا.

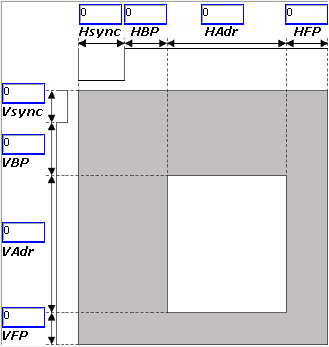

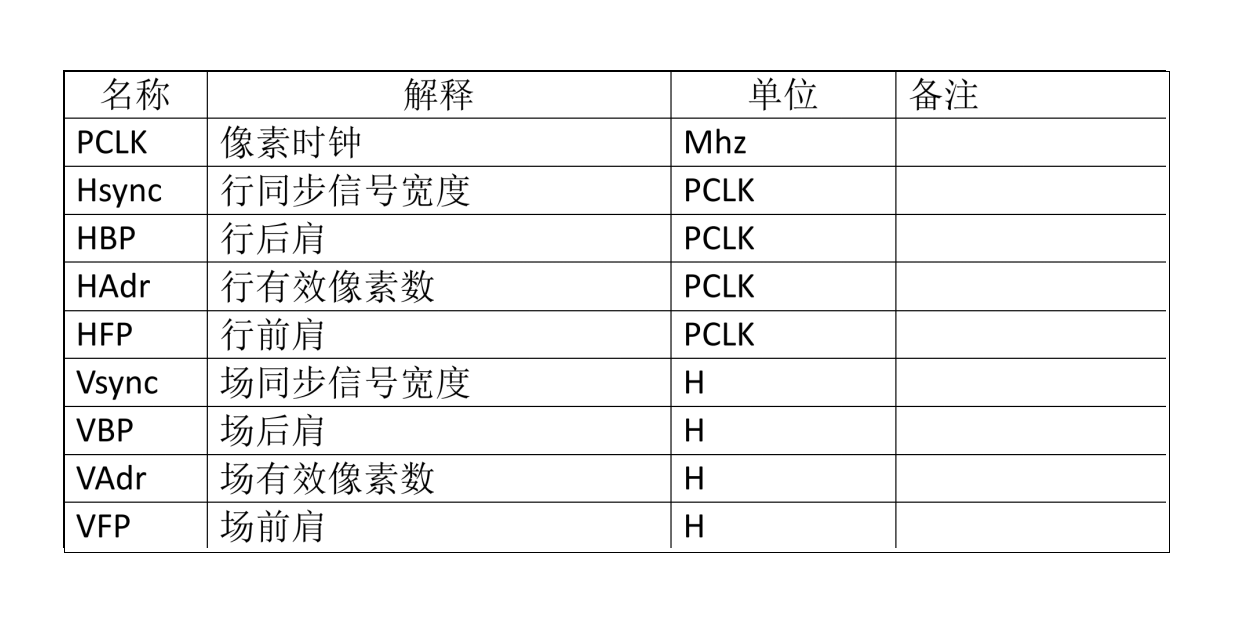

تعد معلمات PORCH بعيدة كل البعد عن كونها أرقامًا عشوائية، فهي تحدد بشكل مباشر أداء العرض الأساسي. تردد PCLK، المحسوب على النحو PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × معدل الإطارات، يعكس بشكل مباشر متطلبات النطاق الترددي للنظام. معدل التحديث (يبدأ عادةً عند 60 هرتز، مع شاشات ذات معدل تحديث عالٍ يصل إلى 144 هرتز) محدود بقدرات الشحن/التفريغ للزجاج وIC. يؤدي معدل التحديث المنخفض جدًا إلى وميض الشاشة، مما يؤثر على راحة البصر. لذلك، يجب أن تحتفظ تصميمات الأجهزة بهامش توقيت كافٍ (خاصة HFP/VFP) لضمان نقل الإشارة المستقر حتى في تطبيقات LCD المخصصة عالية الدقة أو عالية التحديث.

  يؤثر نوع الواجهة بشكل مباشر على التحقق من صحة معدل التحديث واستراتيجيات تصحيح الأخطاء. بالنسبة لواجهات RGB، يمكن للمهندسين قياس فترة إشارة Vsync مباشرةً لحساب معدل التحديث الفعلي. بالنسبة لوحدات LCD السائدة مع واجهات MIPI، يجب إرسال أوامر محددة (على سبيل المثال، PAGE 0 R35H=0X00)، متبوعة بالقياس عبر دبوس TE. يجب أن تحافظ تصميمات الأجهزة على نقاط الاختبار الرئيسية (على سبيل المثال، Vsync، TE) وتضمن توجيه إشارة عالي الجودة لمنع التداخل الذي قد يسبب أخطاء في القياس أو تشوهات في العرض (على سبيل المثال، التمزق والوميض).

  يعتمد التكامل الناجح لشاشات LCD على التعاون العميق مع الشركات المصنعة لشاشات LCD ذات الخبرة. خاصة بالنسبة لتخصيص مشاريع شاشات الكريستال السائل أو تطبيقات وحدات شاشات الكريستال السائل المعقدة، تنصح شركة CNK Electronics (CNK) بما يلي: مشاركة معلمات PORCH المستهدفة وحلول برامج التشغيل مبكرًا، والحصول على ملفات تعريف توقيت الزجاج الخاصة بالشركة المصنعة وتوصيات التكوين. وهذا يمنع تعارض الإشارة أو عدم انتظام الطاقة أو مشكلات EMC. يقدم فريق CNK الفني دعمًا شاملاً - بدءًا من تحسين PORCH ومطابقة الواجهة إلى تحليل سلامة الإشارة - مما يضمن نجاح تصميم أجهزتك من المحاولة الأولى وإطلاق العنان للأداء الكامل والموثوقية لوحدات العرض.

  CNK Electronics - إتقان معلمات التوقيت، وتمكين الابتكار البصري الخاص بك باستخدام تقنية العرض الاحترافية.
