كيفية تحديد وتخصيص حل LCM الأمثل لجهازك الذكي

  خلال المراحل الأولية لتصميم الأجهزة الذكية، أحد التحديات الأساسية التي يواجهها المهندسون هو اختيار "عين مشرقة وواضحة" للمنتج - وحدة عرض الكريستال السائل (LCM). باعتبارها شركة مصنعة محترفة لشاشات LCD، تدرك CNK Electronics أن حل LCM الممتاز يتضمن أكثر بكثير من مجرد اختيار شاشة LCD. فهو يشمل هياكل دقيقة وتقنيات عرض متنوعة وتكاملًا سلسًا مع الجهاز بأكمله. اليوم، سوف نشارك الأفكار من منظور تقني حول كيفية تصميم وحدة شاشات الكريستال السائل الأكثر ملاءمة لاحتياجاتكالأول: الاختيار الهيكلي – الأساس الذي يحدد موثوقية LCM ومستوى التكامل

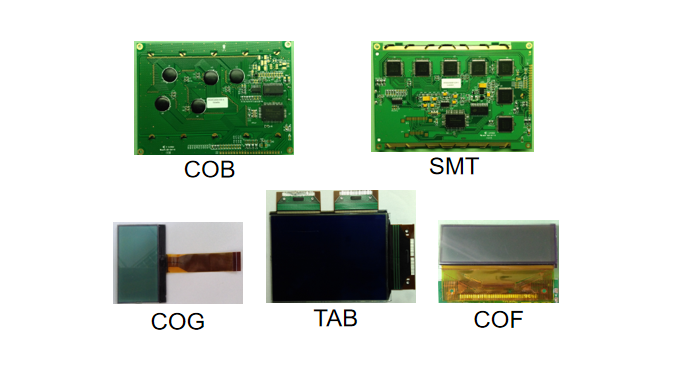

يكمن الأساس الأساسي لـ LCM في بنيته الداخلية، والتي تؤثر بشكل مباشر على موثوقية المنتج وسمكه وتكلفته. نحن نقدم في المقام الأول مسارين تكنولوجيين: COB وCOG.

هيكل البوليفيين:مناسبة للسيناريوهات التي تتطلب قوة هيكلية عالية. وتتمثل خصائصه في أن IC يتم ربطه بثنائي الفينيل متعدد الكلور، ويتم تحقيقه عبر SMT أو عمليات الربط. الهيكل قوي ويمكن إقرانه اختياريًا بإطار معدني لتعزيز مقاومة الضغط. يدعم هذا الهيكل بشكل أساسي سماكة زجاج ITO التي تبلغ 1.1 مم و0.7 مم، مما يجعله خيارًا قويًا لمجالات مثل التحكم الصناعي والأجهزة المنزلية.

هيكل COG:هذه هي التقنية الأساسية لتحقيق ملفات تعريف رفيعة للغاية وكثافة بكسل عالية. يتم ربط IC مباشرة على زجاج ITO لشاشة LCD، مما يلغي الحاجة إلى PCB إضافي ويقلل حجم الوحدة بشكل كبير. وهو يدعم نطاقًا أوسع من سماكات ITO، من 1.1 ملم إلى 0.4 ملم. على وجه الخصوص، يمكن لأنواع الزجاج الرقيقة 0.4 مم و0.55 مم تلبية متطلبات النحافة القصوى للأجهزة القابلة للارتداء والأدوات المحمولة المتطورة.

  وعلاوة على ذلك، فإن طريقة الاتصال لا تقل أهمية. بدءًا من وصلات شريط الحمار الوحشي/المطاط الصناعي التقليدية إلى اتصالات FPC وTAB وCOF الأكثر تقدمًا، يمكننا تحديد حل التوصيل الكهربائي الأمثل عند تخصيص مكونات شاشة LCD، بناءً على متطلبات نقل الإشارة والتخطيط المكاني.

الجزء الثاني: تقنية العرض - المطابقة الدقيقة للمتطلبات المرئية ومتطلبات الطاقة

  وبعد اختيار الهيكل، يحدد اختيار تقنية العرض الأداء البصري النهائي. توفر الأنواع المختلفة من شاشات LCD نسب تباين وزوايا مشاهدة وسرعات استجابة مختلفة.

الخيارات الأساسية إلى المتوسطة/العالية:بالنسبة للتطبيقات الحساسة للتكلفة ذات متطلبات العرض المنخفضة، تعد TN/HTN اختيارات اقتصادية. عندما تكون هناك حاجة إلى نسب تباين أعلى وزوايا عرض أوسع، فإن سلسلة STN (STN-YG/BLUE/GRAY) وإصداراتها التي تمت ترقيتها مثل ASTN/FSTN توفر أداءً ممتازًا للعرض أحادي اللون. ومن الجدير بالذكر أن FSTN وDFSTN يمكنهما تحقيق جودة عرض تضاهي شاشات TFT، مما يجعلها الخيار المفضل للعديد من الأجهزة المتطورة.

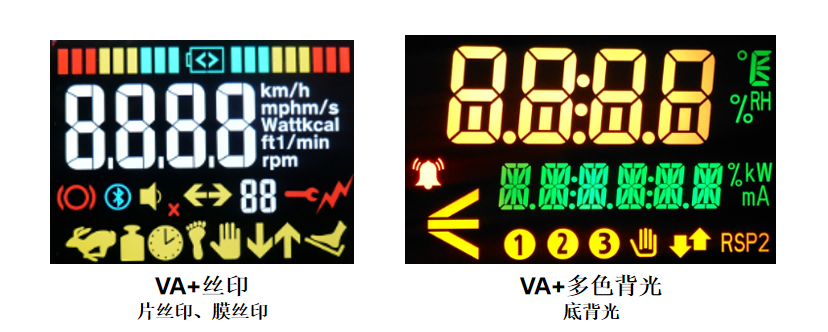

شاشة ملونة وشخصية:يمكن أيضًا أن تكون شاشات العرض أحادية اللون "ملونة". ونحقق ذلك من خلال مسارين تقنيين:

1.VA + طباعة الشاشة:يتم تطبيق طباعة الشاشة (على الفيلم أو الزجاج) على المستقطب الخاص بوحدة LCD، مما يؤدي إلى إنشاء أيقونات وشعارات ذات ألوان ثابتة وما إلى ذلك، مما يعزز التعرف على العلامة التجارية للمنتج وجمالياته.

2.VA + إضاءة خلفية متعددة الألوان:  وعلاوة على ذلك، فإن طريقة الاتصال لا تقل أهمية. بدءًا من وصلات شريط الحمار الوحشي/المطاط الصناعي التقليدية إلى اتصالات FPC وTAB وCOF الأكثر تقدمًا، يمكننا تحديد حل التوصيل الكهربائي الأمثل عند تخصيص مكونات شاشة LCD، بناءً على متطلبات نقل الإشارة والتخطيط المكاني.

الجزء الثالث: التكامل الوظيفي - دمج التفاعل اللمسي بسلاسة في LCM

تعتمد الأجهزة الذكية الحديثة على تجارب اللمس السلسة. نحن ندمج وظائف اللمس بعمق في وحدة شاشات الكريستال السائل، ونقدم حلول CTP مرنة.

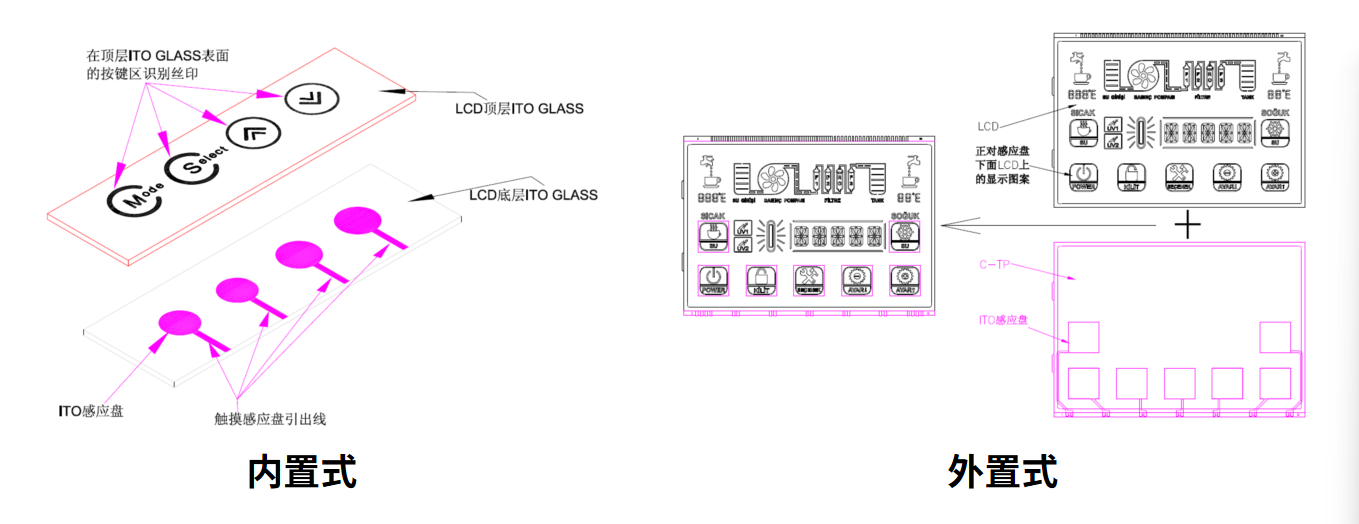

المدمج في مقابل الخارجية:اعتمادًا على التصميم الهيكلي، يمكنك اختيار تصنيع مستشعر اللمس مباشرة على سطح شاشة LCD (على الخلية)، أو كمكون منفصل متصل خارجيًا بالوحدة (خارجي). يساعد الحل On-Cell على تقليل سمك الوحدة بشكل عام، بينما يوفر الخيار الخارجي مزيدًا من المرونة للإصلاح والاستبدال.

بالسعة الذاتية مقابل اللمس المتعدد:لتلبية احتياجات الأزرار البسيطة، يوفر CTP ذاتي السعة استجابة سريعة ومضادة قوية للتداخل. بالنسبة للتطبيقات التي تتطلب إيماءات معقدة مثل الانزلاق والضغط، فإننا نقدم حلول CTP متعددة اللمس، مما يؤدي إلى إثراء بُعد HMI بشكل كبير.

  باعتبارها شركة مصنعة ذات خبرة لشاشات LCD، فإن قيمة CNK Electronics لا تكمن فقط في توفير وحدة LCD موحدة ولكن أيضًا في خبرتنا الفنية العميقة، مما يمكننا من التعاون معك في البحث والتطوير وتخصيص تفاصيل شاشة LCD - بدءًا من الهيكل والعرض وحتى اللمس. نحن نؤمن بأن المنتج الناجح ينبع من التحكم الدقيق في كل الجوانب الفنية.
