فن العرض الدقيق: فك رموز المعلمات التقنية الأساسية لشاشات LCD

في عصر التطور السريع للأجهزة الذكية اليوم، تعمل شاشة LCD بمثابة الواجهة الأساسية للتفاعل بين الإنسان والكمبيوتر، ويحدد أدائها بشكل مباشر جودة تجربة المستخدم. سواء في مجال الإلكترونيات الاستهلاكية أو التحكم الصناعي، فإن المتطلبات على أداء العرض أصبحت صارمة بشكل متزايد. باعتبارنا مصنعين محترفين لشاشات LCD، فإننا ندرك جيدًا أن الفهم الشامل لتقنية LCD هو الأساس لاتخاذ الاختيارات والتصميمات الصحيحة. ستقوم هذه المقالة بتحليل المؤشرات الفنية الرئيسية التي تحدد جودة وحدة LCD بشكل منهجي.

1. خاصية الاستجابة الكهروضوئية: الأساس المادي للتحكم في العرض

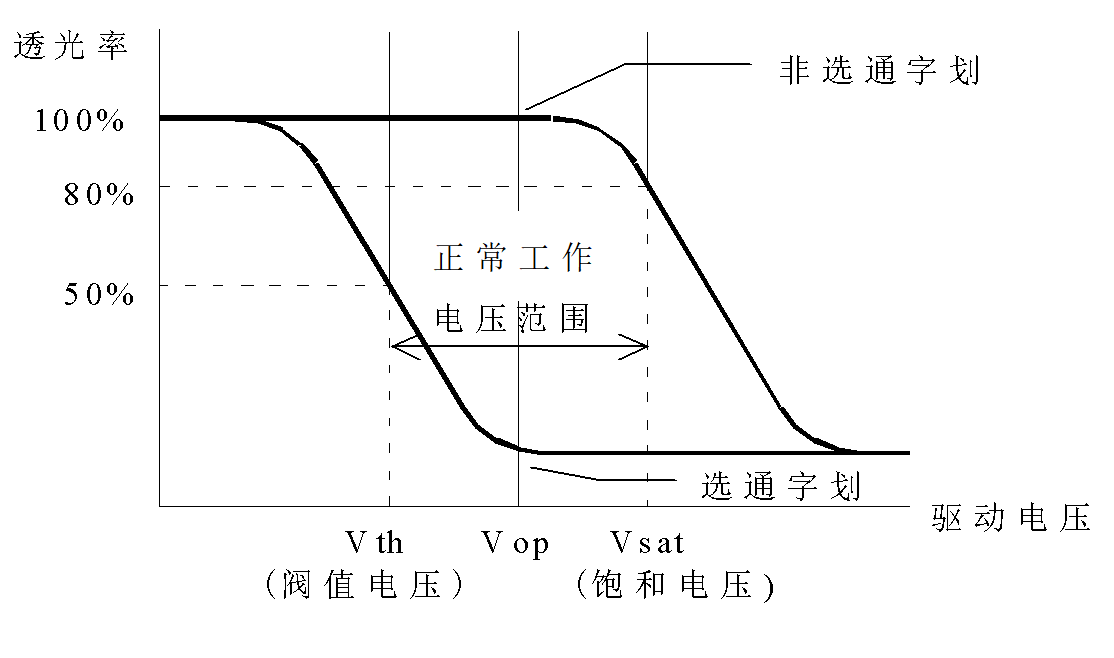

إن خاصية الاستجابة الكهروضوئية هي الجوهر المادي لتقنية شاشات الكريستال السائل. فهو يصف بدقة العلاقة الوظيفية بين نفاذية شاشة LCD وجهد القيادة المطبق. يعد هذا المنحنى المميز غير الخطي هو الأساس لتحقيق مستويات التدرج الرمادي وعرض الصورة. إن الاستجابة الكهروضوئية المحسنة بشكل جيد تعني انخفاض جهد التشغيل، ونسبة تباين أعلى، وإعادة إنتاج ألوان أكثر دقة - إنها نقطة البداية لجميع تصميمات شاشات العرض المتطورة.

2. نسبة التباين: العنصر الأساسي للوضوح البصري

تعتبر نسبة التباين، والتي يتم تعريفها على أنها نسبة النصوع بين حالة التشغيل (النشيطة) وحالة الإيقاف (غير النشطة)، هي المعلمة الأساسية للحكم على وضوح الصورة وعمقها. عادة، عندما تتجاوز نسبة التباين 5:1، ترى العين البشرية صورة واضحة. ومع ذلك، فإن نسبة التباين لشاشات الكريستال السائل هي متغير ديناميكي؛ فهو يعتمد بشكل كبير على زاوية الرؤية والإضاءة المحيطة، مما يؤدي إلى المقياس الرئيسي التالي - خصائص زاوية الرؤية.

3. نطاق زاوية العرض: التآزر الدقيق للمحاذاة الجزيئية والبصريات

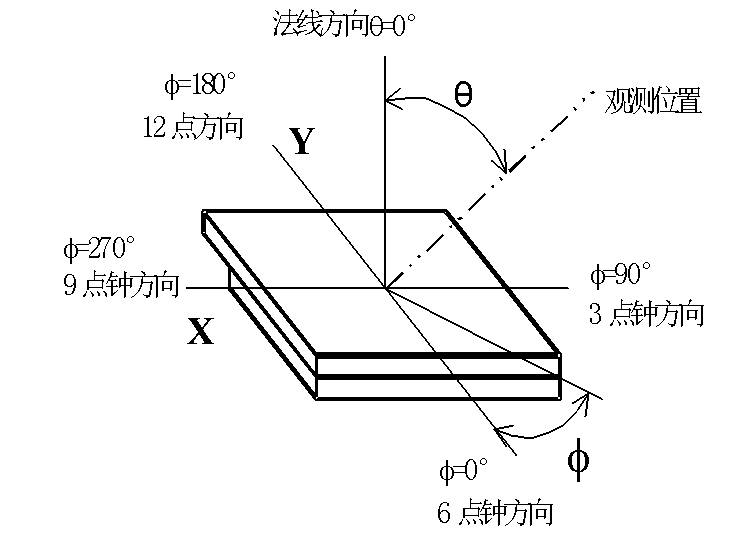

يعد نطاق زاوية العرض مؤشرًا شاملاً يقيم قدرة وحدة LCD على الحفاظ على جودة العرض عند عرضها خارج المحور. إنها ليست قيمة ثابتة ولكن يتم تعريفها بواسطة زاوية المخروط المكاني التي تتحلل فيها نسبة التباين إلى حد أدنى مقبول (على سبيل المثال، 5:1). يكمن جوهرها في التفاعل المعقد بين اتجاه جزيئات البلورات السائلة وحالة استقطاب الضوء الساقط.

العمق الفني:

الوضع يحدد الحدود:تعد أوضاع الكريستال السائل المختلفة (TN، HTN، STN) تصميمات مختلفة بشكل أساسي للمحاذاة الجزيئية وزاوية الالتواء. يتميز وضع TN بأضيق زاوية عرض، بينما يحقق وضع STN، من خلال زوايا ملتوية عالية تتراوح من 180 درجة إلى 270 درجة، منحنى كهروضوئي أكثر انحدارًا وزاوية عرض أوسع. على سبيل المثال، يمكن للوضع الإيجابي لـ STN الحفاظ على رؤية ممتازة عبر نطاق نصف كروي تقريبًا، وهو سبب رئيسي لانتشاره في الأدوات الصناعية وشاشات العرض العامة.

قيود خطوط التشغيل (تعدد الإرسال):في شاشات LCD التي تستخدم القيادة المتعددة الإرسال، مع زيادة عدد خطوط التشغيل (خطوط COM)، تتدهور نسبة الجهد الفعال المطبقة على وحدات البكسل. تؤدي هذه المثالية الكهربائية بشكل مباشر إلى انكماش أداء زاوية الرؤية. لذلك، بالنسبة لشاشات مقطع الأحرف عالية الدقة، غالبًا ما تصبح زاوية المشاهدة بمثابة مقايضة رئيسية مع نظام القيادة.

بالنسبة للتطبيقات ذات متطلبات زاوية الرؤية الثابتة، توفر شاشة LCD المخصصة الحل الأمثل. يمكن لمصنعي شاشات LCD المحترفين "توجيه" زاوية العرض المثالية نحو منطقة المراقبة المستهدفة عن طريق ضبط المعلمات مثل اتجاه طبقة المحاذاة وتحسين فجوة الخلية ومنتج الانكسار المزدوج (Δn·d)، وبالتالي زيادة الاستفادة من موارد العرض إلى الحد الأقصى.

4. سرعة الاستجابة: اعتماد الاستجابة الديناميكية على درجة الحرارة

تقيس سرعة الاستجابة، بما في ذلك وقت الارتفاع (Tr) ووقت الهبوط (Tf)، مدى سرعة استجابة شاشة LCD للإشارات. تحدد الخصائص الريولوجية للبلورات السائلة اعتمادها القوي على درجة الحرارة: فكلما انخفضت درجة الحرارة، زادت لزوجة البلورة السائلة، وكانت سرعة الاستجابة أبطأ.

أداء درجة حرارة الغرفة: عند 25 درجة مئوية، يكون وقت استجابة منتجات TN/HTN عادة في حدود 150-300 مللي ثانية، في حين أن منتجات STN، بسبب زوايا الالتواء الجزيئي الأكبر، تكون أبطأ قليلاً، حوالي 200-350 مللي ثانية. يعد هذا كافيًا لمعظم احتياجات العرض الثابتة أو بطيئة التحديث.

تحدي درجات الحرارة الواسعة: في سيناريوهات التطبيقات ذات درجات الحرارة الواسعة، لا يمكن تجاهل تأخير الاستجابة عند درجات الحرارة المنخفضة. على سبيل المثال، قد يكون لوحدة TN LCD ذات درجة الحرارة الواسعة وقت استجابة يصل إلى 10 ثوانٍ عند -30 درجة مئوية، مما يتسبب في تلطيخ شديد للصورة. يتطلب ذلك من الشركات المصنعة لشاشات LCD اختيار المواد البلورية السائلة بعناية وضبط معلمات القيادة لنطاق درجة حرارة التشغيل المستهدف لضمان أداء استجابة قابل للاستخدام حتى في ظل الظروف القاسية.

قيود خطوط التشغيل (تعدد الإرسال):

يعد الاستهلاك المنخفض للطاقة حجر الزاوية في هيمنة تقنية LCD على سوق الأجهزة المحمولة. يتكون إجمالي استهلاك الطاقة لوحدة LCD بشكل أساسي من الشحن/التفريغ السعوي لدائرة القيادة وفقدان العزل الكهربائي لمادة الكريستال السائل. ومن بين هذه العوامل، تعتبر المقاومة الكبيرة لمادة الكريستال السائل نفسها أمرًا أساسيًا للحفاظ على استهلاك طاقة ثابت منخفض للغاية. إذا أصبحت المادة ملوثة، مما تسبب في انخفاض المقاومة، يمكن أن يرتفع استهلاك الطاقة بشكل غير طبيعي. لذلك، يعكس التحكم الممتاز في استهلاك الطاقة التحكم الشديد لمصنعي شاشات LCD في نقاء المواد وعمليات الإنتاج، مما يضمن أن شاشة LCD التي تتلقاها تحافظ على ميزة استهلاك الطاقة على مستوى الميكرو أمبير بشكل ثابت طوال دورة حياتها بالكامل.

خاتمة

تحدي درجات الحرارة الواسعة: في سيناريوهات التطبيقات ذات درجات الحرارة الواسعة، لا يمكن تجاهل تأخير الاستجابة عند درجات الحرارة المنخفضة. على سبيل المثال، قد يكون لوحدة TN LCD ذات درجة الحرارة الواسعة وقت استجابة يصل إلى 10 ثوانٍ عند -30 درجة مئوية، مما يتسبب في تلطيخ شديد للصورة. يتطلب ذلك من الشركات المصنعة لشاشات LCD اختيار المواد البلورية السائلة بعناية وضبط معلمات القيادة لنطاق درجة حرارة التشغيل المستهدف لضمان أداء استجابة قابل للاستخدام حتى في ظل الظروف القاسية.
