LCM: محرك العرض للأجهزة الذكية - تحليل متعمق للجوهر الفني لوحدات LCD

في الأجهزة الإلكترونية الحديثة، تعمل شاشة LCD كوسيلة لعرض المعلومات، ويؤثر أدائها بشكل مباشر على تجربة المستخدم. ومع ذلك، فإن التقنية الأساسية التي تحدد حقًا جودة العرض وموثوقيته هي LCM (وحدة LCD). توفر هذه المقالة استكشافًا متعمقًا للبنية التقنية لأجهزة LCM ودورها الحاسم في مجال العرض.

التعريف الفني وتكوين LCM

تعد وحدة LCM (وحدة LCD) حل عرض متكامل للغاية يجمع بشكل عضوي بين أجهزة عرض الكريستال السائل ودوائر القيادة وشرائح التحكم وركائز ثنائي الفينيل متعدد الكلور وأنظمة الإضاءة الخلفية والمكونات الهيكلية. لا يعمل هذا التصميم المتكامل على تبسيط عملية التجميع لمصنعي المعدات الأصلية فحسب، بل الأهم من ذلك أنه يضمن مطابقة الأداء الأمثل لنظام العرض.

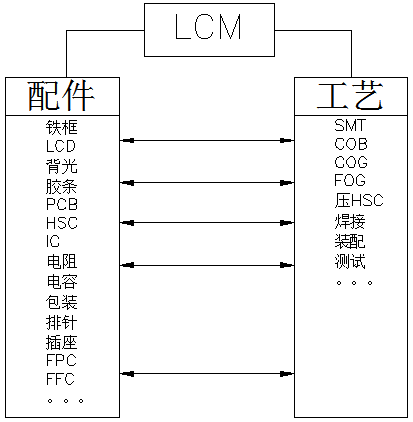

من منظور تقني، يشتمل LCM القياسي على المكونات الأساسية التالية:

قلب العرض: شاشة LCD ورقائق المحرك

نظام الدائرة: لوحة PCB، والمقاومات، والمكثفات، والمكونات السلبية الأخرى

نظام الاتصال: دوائر FPC/FFC المرنة، ورؤوس الدبوس، والمقابس

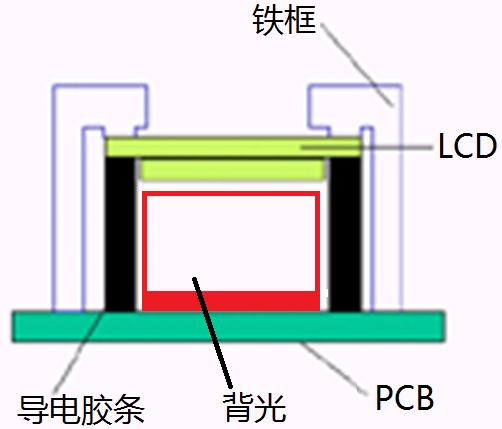

النظام الهيكلي: إطار معدني، جوانات، وحدات الإضاءة الخلفية

تحليل عمليات التصنيع الأساسية

في عملية التصنيع LCM، يضمن الجمع بين التقنيات المتخصصة المختلفة إنتاجًا مستقرًا:

عملية سمت

يتيح وضع المكونات عالية الكثافة، مما يضمن الدقة والاتساق في توصيلات الدائرة. هذه هي العملية الأساسية في تصنيع الإلكترونيات الحديثة، مما يوفر أساسًا مستقرًا للدائرة لتشغيل شاشات العرض.

عملية COG

يربط محرك الأقراص IC مباشرة بالركيزة الزجاجية. تعمل هذه العملية على تقليل حجم الوحدة بشكل كبير وتحسين موثوقية الاتصال، مما يجعلها مناسبة للتطبيقات ذات متطلبات المساحة الصارمة.

عملية الضباب

يحقق اتصالاً دقيقًا بين الدوائر المرنة والركيزة الزجاجية. تتطلب هذه التقنية دقة محاذاة عالية للغاية لضمان نقل إشارة مستقر.

عملية البوليفيين

يربط الدوائر المتكاملة مباشرة على PCB ويحميها بختم الراتنج. تعمل هذه العملية على تعزيز القوة الميكانيكية للوحدة والقدرة على مقاومة التداخل.

التحليل الفني للحلول الهيكلية المتنوعة

باعتباره جوهر نظام العرض، فإن الحل الهيكلي لـ LCM يحدد بشكل مباشر مجال تطبيقه وأدائه:

حلول COG الأساسية

LCD + COGIC: التصميم الهيكلي الأكثر إحكاما

LCD + COGIC + PIN: يوفر اتصالاً موثوقًا به

LCD + COGIC + FPC: يتيح تخطيط الدائرة المرن

LCD + COGIC + HSC: يعزز موثوقية الموصل

حل ربط TAB

يستخدم طبقة موصلة متباينة الخواص لتحقيق الاتصال بين TCP والزجاج، مما يوفر أداءً ممتازًا في تطبيقات محددة.

حل التكامل COB

تعمل الروابط على دفع الدوائر المتكاملة مباشرة إلى لوحة PCB، مما يوفر قدرة أكبر على التكيف البيئي والاستقرار الميكانيكي للوحدة. ومن خلال دمجه مع وظيفة اللمس (LCD + COBIC + TK)، يمكنه تلبية المتطلبات المعقدة لتطبيقات التفاعل بين الإنسان والآلة.

الاعتبارات الفنية للتطوير حسب الطلب

في تطوير شاشات LCD المخصصة، تحتاج الأبعاد الفنية المتعددة إلى دراسة شاملة:

عرض معلمات الأداء: الدقة وعمق الألوان ووقت الاستجابة

القدرة على التكيف البيئي: نطاق درجة حرارة التشغيل، ومقاومة الاهتزاز

توافق الواجهة: مطابقة متطلبات الإشارة لمنصة التحكم الرئيسية

مؤشرات كفاءة الطاقة: تلبية ميزانية الطاقة للمنتجات النهائية

من خلال التصميم العلمي على مستوى النظام، يمكن لشاشات LCD المخصصة أن تتناسب تمامًا مع المتطلبات الفنية لسيناريوهات التطبيقات المحددة، مما يوفر تجارب عرض مختلفة للمنتجات النهائية.

اتجاهات تطوير التكنولوجيا

مع التقدم المستمر في تكنولوجيا العرض، تتطور أجهزة LCM نحو تكامل أعلى واستهلاك أقل للطاقة ووظائف أقوى. تعمل وحدات التفاعل بين الإنسان والآلة الناشئة على دمج وظائف اللمس والعرض والحوسبة بشكل عميق، مما يوفر تجارب تفاعلية أكثر سهولة للأجهزة الذكية.
