الأفلام البصرية في وحدات الإضاءة الخلفية: التقنيات الأساسية التي تضيء كل شاشة LCD

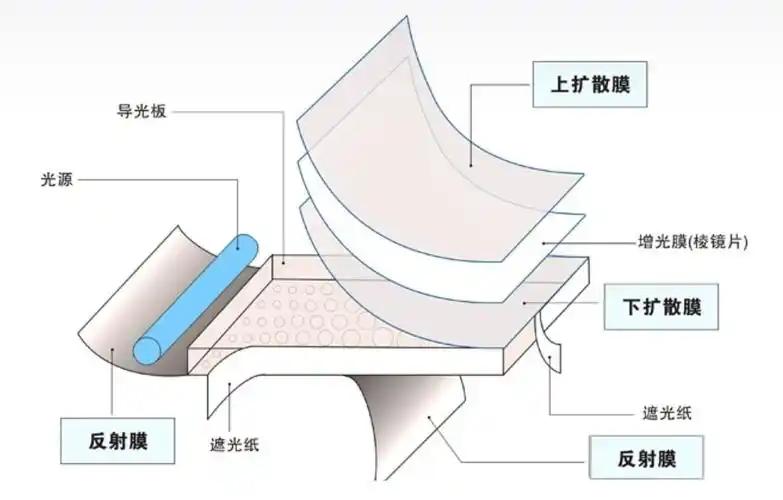

في عالم شاشات الكريستال السائل (LCD)، تعد وحدة الإضاءة الخلفية أحد المكونات الأساسية التي تحدد أداء الشاشة. باعتبارها شركة مصنعة لشاشات LCD، تدرك شركة CNK Electronics Co., Ltd. أن الإضاءة الخلفية ليست مجرد مكون مصدر للضوء. إنها تقنية رئيسية تعمل، من خلال التصميم البصري الدقيق، على تحويل مصادر الضوء النقطية إلى إضاءة سطحية موحدة وعالية السطوع وعالية التباين، مما يمنح شاشات LCD حياتها البصرية النابضة بالحياة. اليوم، على وجه الخصوص، مع تزايد الطلب في السوق على شاشات LCD المخصصة، أصبح الأداء البصري لوحدة الإضاءة الخلفية عاملاً حاسماً في تحقيق تأثيرات عرض متباينة. ويتوقف هذا الأداء إلى حد كبير على سلسلة من الأفلام البصرية المنسقة بدقة داخلها. وهي تعمل مثل "الشبكة العصبية" للإضاءة الخلفية، حيث تتحكم بدقة في اتجاه الضوء وكفاءته وانتظامه.

ورقة عاكسة: أساس كفاءة الضوء

في الجزء السفلي من وحدة الإضاءة الخلفية، تعمل اللوحة العاكسة بمثابة "أساس كفاءة الضوء"، وهي المسؤولة عن إعادة توجيه الضوء الشارد مرة أخرى إلى لوحة توجيه الضوء لتحسين الاستخدام. اعتمادا على متطلبات التطبيق، يتم تصنيف العاكسات بشكل رئيسي على النحو التالي:

العاكس الأبيض:مثل سلسلة E20، RW، بسماكة تتراوح من 0.05 إلى 0.2 مم، الانعكاسية حوالي 80% إلى 90%، وتمتلك نفاذية ضوء معينة. مناسبة لمعظم تصاميم الإضاءة الخلفية القياسية.

عاكس فضي:عادة ما تكون بيضاء على جانب واحد وفضية على الجانب الآخر، رقيقة جدًا (0.04~0.065 مم)، مع كفاءة انعكاس عالية (90%~98%) وخصائص ممتازة لحجب الضوء. غالبًا ما يستخدم في السيناريوهات التي تتطلب سطوعًا عاليًا.

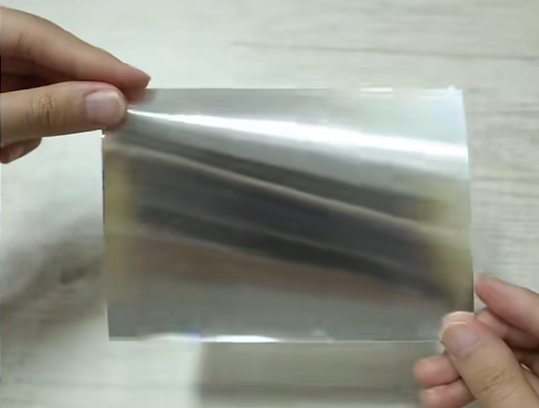

عاكس فيلم متعدد الطبقات (ESR):يستخدم تقنية الأفلام متعددة الطبقات، حيث يدمج أكثر من ألف طبقة في حدود 65 ميكرون. لا يحتوي على أي معدن ولكنه يتمتع بمظهر معدني يشبه المرآة. باعتباره عاكسًا عالي الكفاءة، يحقق ESR انعكاسًا يزيد عن 98% عبر طيف الضوء المرئي بالكامل، مما يجعله مثاليًا لأنظمة الإضاءة الخلفية عالية الأداء.

عند تخصيص وحدات LCD، يؤثر اختيار الطبقة العاكسة بشكل مباشر على تجانس الإضاءة الخلفية وكفاءة الطاقة، وهو ما يمثل الخطوة الأولى في التصميم البصري.

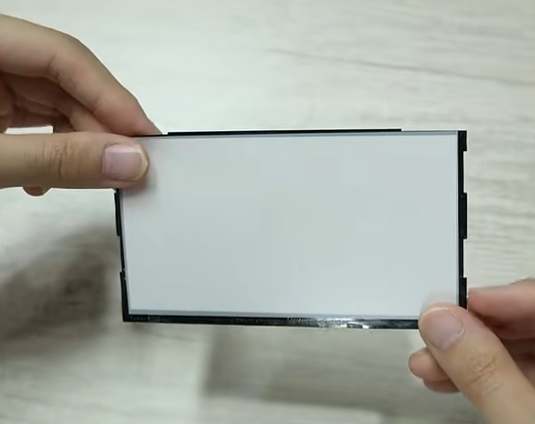

فيلم حجب الضوء / رقائق الألومنيوم (ALF): التحكم في حدود الضوء والتداخل

تُستخدم أفلام حجب الضوء في المقام الأول لمنع تسرب الضوء من جوانب الإضاءة الخلفية ويمكن أن توفر درعًا كهرومغناطيسيًا. تشمل الأنواع الشائعة ما يلي:

التنين الفضي الساطع:سطح لامع، سمك 0.05-0.1 مم، خصائص جيدة لحجب الضوء وموصل. مناسبة للبيئات الصناعية التي تتطلب حماية من التداخل.

ماتي الفضة التنين:تشطيب باهت نسبيًا، رقيق (عادة 0.05 مم للطبقة الواحدة)، يمتلك بعض نفاذية الضوء وموصل.

شريط الحافة البيضاء:يمتلك نفاذية معينة للضوء، سمك 0.05-0.08 مم، غير موصل. يشيع استخدامها في الالكترونيات الاستهلاكية العامة.

شريط لاصق أبيض وأسود من جانب واحد:يمكن تطبيقه على جوانب الإضاءة الخلفية عندما تكون هناك متطلبات صارمة لعدم التوصيل وعدم تسرب الضوء الجانبي.

تلعب هذه المواد دور "الحراس البصريين" في تصميم حواف شاشات LCD، مما يضمن عدم تداخل الضوء الشارد خارج منطقة العرض.

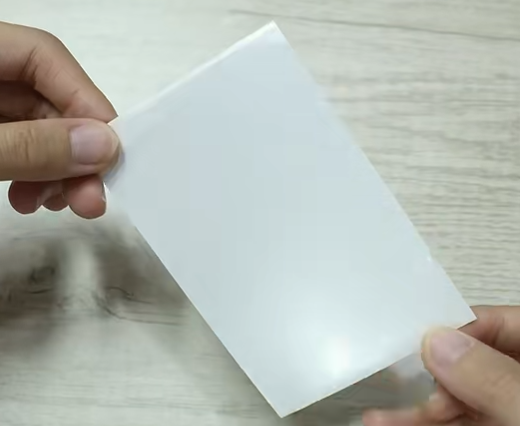

ورقة الناشر: إنشاء قماش خفيف موحد

وباعتبارها "سيد التجانس" بين الأفلام البصرية، تعمل ورقة الناشر على تشتيت الضوء من خلال الضباب، مما يزيل آثار مصادر الضوء النقطية لإنشاء مخرجات إضاءة خلفية ناعمة وموحدة. اعتمادًا على نوع الإضاءة الخلفية والتطبيق، يتم تقسيم الناشرين إلى:

ناشر الإضاءة الخلفية السفلي:عادة ما يكون لاصقًا على جانب واحد، ضباب عالي (~ 90%)، نفاذية حوالي 40% فقط؛ سمك عادة ما بين 0.18 ~ 0.3 ملم للإضاءة الخلفية السفلية. النماذج الشائعة: MB433P، MB533.

ناشر الإضاءة الخلفية الجانبية:سمك شائع الاستخدام هو 0.09 ملم. النماذج الشائعة: TPRA90 (0.09 مم)، AJ-75 (0.075 مم). النفاذية 65%-80%، الضباب 75%-90%.

ناشرات الإضاءة الخلفية للشاشة الملونة: عادةً ما تستخدم تصميمًا مكونًا من ورقتين:

الناشر السفلي:يتم وضعه بين لوحة توجيه الضوء وفيلم تحسين السطوع (BEF)، مما يؤدي إلى تجانس الضوء المنبعث من لوحة توجيه الضوء. المواد شائعة الاستخدام: t=0.065mm، ضباب مرتفع نسبيًا (~84%)، نفاذية عالية (~98%).

الناشر العلوي:يتم وضعه فوق BEF، وهو يؤدي دورًا وقائيًا ويساعد على منع أنماط تموج في النسيج. المواد شائعة الاستخدام: t=0.05mm، ضباب منخفض نسبيًا (~29%)، النفاذية 90%.

يعد الاختيار الصحيح والجمع بين أوراق الناشر أمرًا أساسيًا لضمان عرض موحد وخالي من البقع في وحدات LCD.

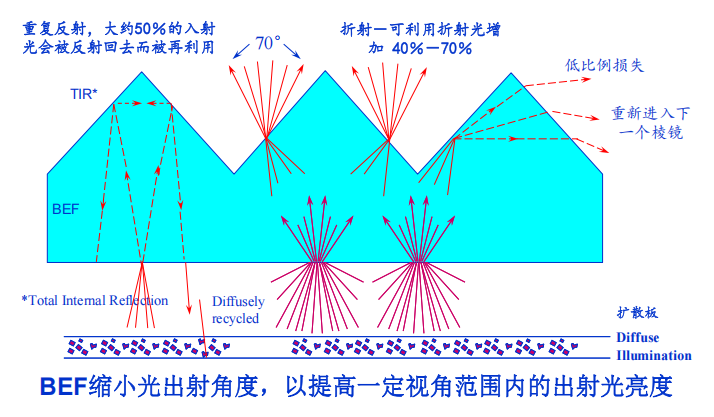

فيلم تعزيز السطوع (BEF): المحرك البصري لتعزيز السطوع

بالنسبة لشاشات TFT الملونة وشاشات LCD الأخرى، يعد السطوع أحد المواصفات المهمة. يعمل BEF بمثابة "مضخم السطوع" بين الأفلام البصرية، حيث يقوم بتركيز الضوء المتناثر من خلال بنية منشورية خاصة، حيث يوفر كل فيلم ما يقرب من 40% إلى 50% من زيادة السطوع. يمكن أن يؤدي استخدام فيلمين معًا إلى مضاعفة السطوع. ويتضمن مبدأها استخدام مجموعة من المنشورات الدقيقة للتحكم في مسار الضوء، مما يتسبب في خروج معظم الضوء بشكل عمودي على الشاشة، وبالتالي زيادة السطوع الأمامي بشكل كبير دون تغيير استهلاك الطاقة. لقد أصبح BEF مكونًا لا غنى عنه في الإضاءة الخلفية للشاشات الملونة المتوسطة إلى المتطورة، ويستخدم بشكل خاص على نطاق واسع في شاشات LCD المخصصة عالية الأداء للتحكم الصناعي والتطبيقات الطبية والسيارات وغيرها من التطبيقات.
