الغوص العميق في تقنية البولي سيليكون ذات درجات الحرارة المنخفضة: تطبيقات شاشة TFT الأساسية والتطبيقات الصناعية

نظرة عامة على تكنولوجيا الترانزستور ذو الأغشية الرقيقة

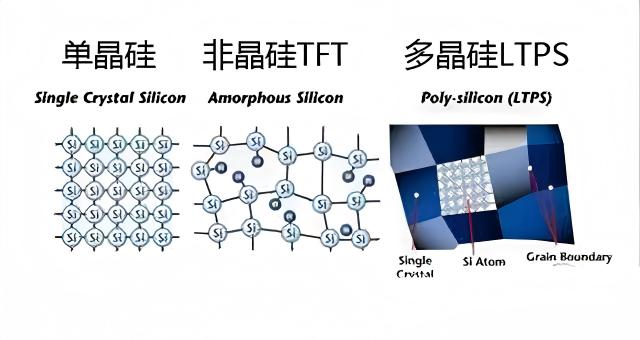

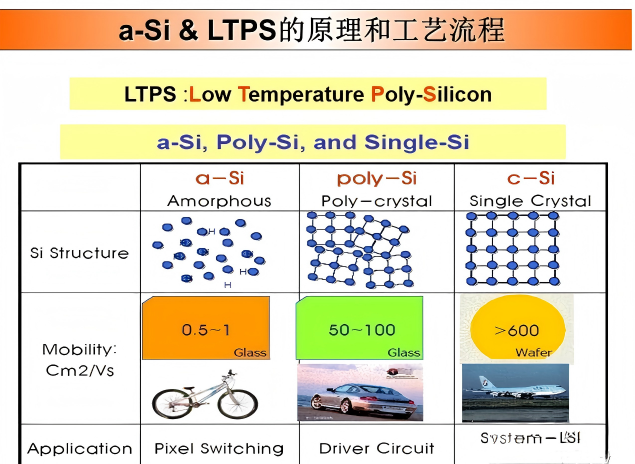

في لوحات عرض المصفوفة النشطة الحديثة، يعمل ترانزستور الأغشية الرقيقة (TFT) كعنصر القيادة الأساسي. المنطقة النشطة للقناة مصنوعة بشكل أساسي من مادة السيليكون. بناءً على اختلافات العملية والأداء، يتم تصنيف TFTs بشكل أساسي إلى ثلاثة أنواع: السيليكون غير المتبلور (a-Si)، والبولي سيليكون منخفض الحرارة (LTPS)، والبولي سيليكون عالي الحرارة (HTPS).

ومن بين هذه التقنيات، أصبحت تقنية البولي سيليكون ذات درجة الحرارة المنخفضة (LTPS) هي الخيار السائد للجيل السادس وما دون خطوط الإنتاج نظرًا لقدرتها الإلكترونية الممتازة، واستهلاكها المنخفض للطاقة، ودقتها العالية، وعملية التصنيع البسيطة نسبيًا.

تحليل متعمق لتصميم هيكل LTPS-TFT

كما هو مبين في الشكل 1، يتكون هيكل LTPS-TFT من النوع LDD (استنزاف مخدر قليلاً) بشكل أساسي من ركيزة وطبقة عازلة. عادة ما تكون الركيزة مصنوعة من الزجاج البصري الخالي من القلويات، حيث يتم ترسيب طبقة عازلة من ثاني أكسيد السيليكون (SiO₂) أو بنية مزدوجة الطبقة SiO₂/SiNx.

وتتمثل الوظيفة الرئيسية لهذه الطبقة العازلة في منع أيونات المعادن من الزجاج من الانتشار إلى المنطقة النشطة من البولي سيليكون، وبالتالي منع تكوين الخلل وتيار التسرب.

بالمقارنة مع SiO₂ أحادي الطبقة، يتمتع SiNx (نيتريد السيليكون) بثبات عازل أعلى (SiO₂ ~4، SiNx 6–8)، مما يوفر مقاومة أفضل للانهيار، وأداء حاجز، وقدرة على إصلاح الأكسدة. يمكن أن يحتوي نيتريد السيليكون المحضر بواسطة PE-CVD على محتوى أكسجين يصل إلى حوالي 10² سم⁻³، مما يضمن استقرار الجهاز.

بالنسبة لعملية التبلور المتعدد، يجب تحويل طبقة السيليكون غير المتبلورة إلى طبقة بولي سيليكون. تشمل الطرق الشائعة التبلور في الطور الصلب، والتبلور الجانبي الناجم عن المعادن (على سبيل المثال، الناجم عن النيكل)، والبلورة بالليزر.

 من بينها، يحقق التبلور بالليزر التبلور من خلال ذوبان لحظي بدرجة حرارة عالية، مما يوفر كفاءة عالية وحبيبات موحدة. ومع ذلك، تجدر الإشارة إلى أنه إذا تم استخدام بنية عازلة SiO₂/SiNx مزدوجة الطبقة، فقد تحدث ظاهرة انفجار الهيدروجين أثناء تبلور الليزر، مما يؤدي إلى حدوث عيوب.

تشمل الحلول إجراء عملية إزالة الهيدروجين قبل التبلور بالليزر، أو استخدام بنية SiO₂ أحادية الطبقة ذات محتوى هيدروجين منخفض للغاية.

تتضمن تقنية LDD زرع أيونات بجرعة منخفضة في مناطق المصدر/التصريف داخل البوابة، للتحكم بدقة في تركيز المنشطات لتشكيل منطقة عازلة للتركيز ذات مقاومة عالية للسلسلة. وهذا يقلل بشكل فعال من تدرج المجال الكهربائي المحلي، ويمنع تسرب التيار، ويتجنب تأثير الناقل الساخن.

التطبيقات الصناعية وحلول العرض الاحترافية

مع تطور تكنولوجيا العرض نحو دقة أعلى، واستهلاك أقل للطاقة، وعوامل شكل أقل سمكًا، أصبح LTPS-TFT مسارًا تكنولوجيًا بالغ الأهمية لشاشات العرض المتوسطة إلى المتطورة. في التنفيذ العملي للمنتج، فإن التصميم العام وقدرة التصنيع لوحدات العرض لها نفس القدر من الأهمية.

في هذا المجال، تعد CNK (اختصار CNAOKE Electronics) مؤسسة تقنية متخصصة تعمل في تطوير وإنتاج وبيع أجهزة العرض والمنتجات التفاعلية HMI (واجهة الإنسان والآلة)، وتُعرف بأنها مؤسسة "متخصصة ومكررة ومتميزة ومبتكرة".

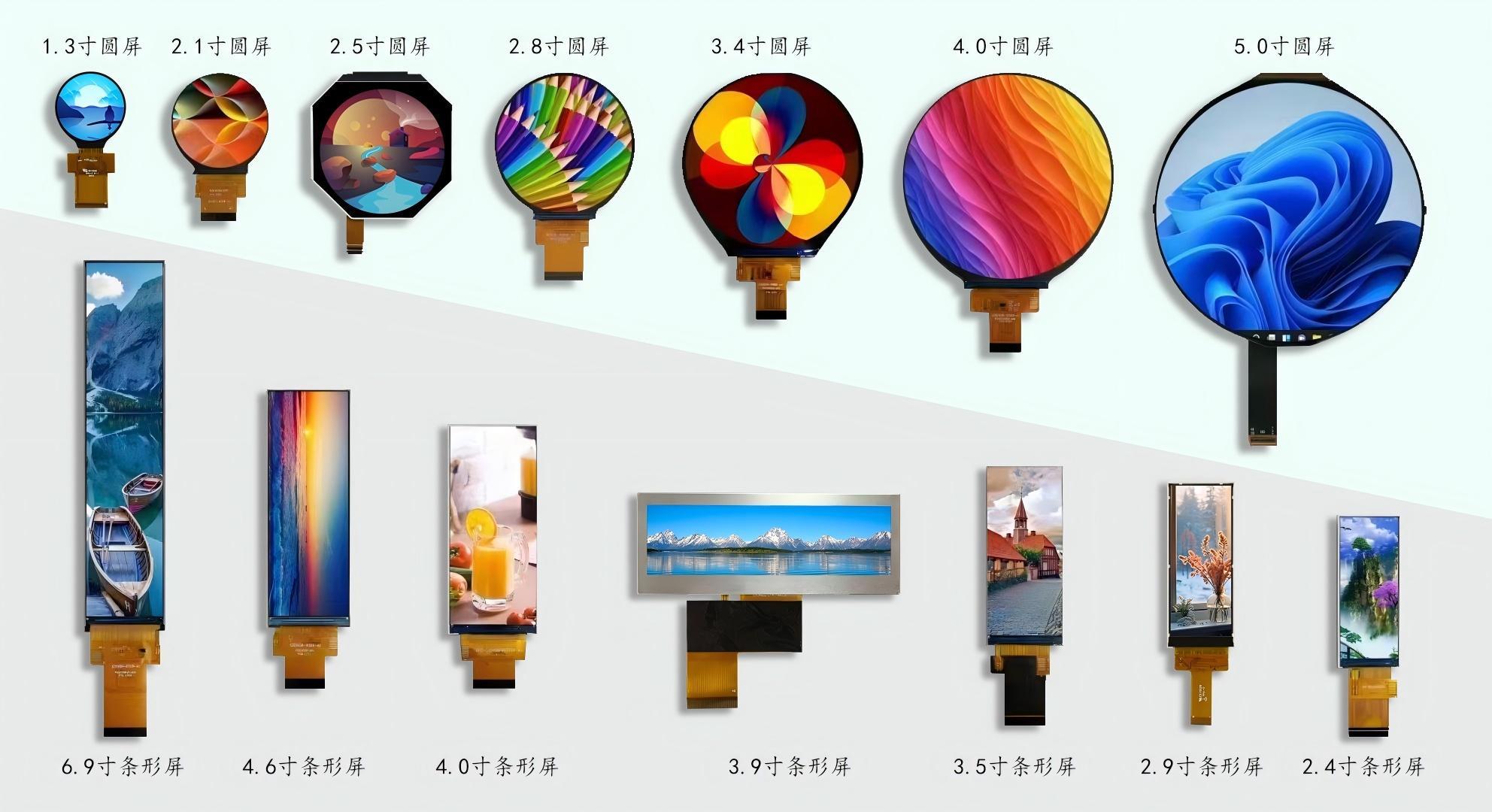

تشمل منتجاتها الرئيسية شاشات LCD أحادية اللون ووحدات أحادية اللون، ووحدات عرض TFT مقاس 0.96 إلى 15.6 بوصة، ووحدات OLED، ووحدات HMI التفاعلية، المستخدمة على نطاق واسع في التحكم الصناعي، والمنزل الذكي، والمعدات الطبية، وشاشات السيارات، والعديد من المجالات الأخرى.

سواء كانت احتياجات العرض الأساسية تستخدم شاشات LCD أو الحلول عالية الأداء التي تتطلبها الشركات المصنعة لشاشات LCD، فإن CNK توفر حلولاً مخصصة وفعالة من حيث التكلفة. من خلال الاستفادة من خطوط الإنتاج المتقدمة ونظام مراقبة الجودة الصارم، تواصل CNK تقديم مكونات العرض الأساسية المستقرة لعملائها.

خاتمة

بدءًا من تقنية LTPS TFT الأساسية وحتى تكامل وحدات العرض الكاملة وتحسينها، يعتمد كل تقدم في صناعة شاشات العرض على تضافر المواد والعمليات وقدرات التصميم. ستواصل CNK تعميق وجودها في مجال العرض والتفاعل بين الإنسان والآلة، مما يساعد المزيد من المنتجات النهائية على تحقيق تجارب عرض أكثر وضوحًا وذكاءً.
