الارتباط الدقيق: فك رموز تقنية الموصلات المطاطية الموصلة في وحدات العرض LCM

في عالم اليوم الذكي والمترابط، تعد واجهات العرض الواضحة والموثوقة حجر الزاوية في التفاعل بين الإنسان والآلة. الناقل الأساسي لهذه التجربة هو وحدة عرض الكريستال السائل (LCM). باعتباره المنتج الرئيسي الذي يتم تسليمه من قبل الشركات المصنعة لشاشات LCD، فإن LCM يدمج جهاز عرض الكريستال السائل، ومحرك IC، وPCB، والإضاءة الخلفية، والمكونات الهيكلية في وحدة واحدة متماسكة، مما يحقق الوظيفة الكاملة لتحويل إشارات الدائرة إلى صور مرئية. سواء بالنسبة للمنتجات القياسية أو شاشات LCD المخصصة بشكل كبير، فإن استقرارها يبدأ بموثوقية كل نقطة اتصال داخل LCM. ومن بين هذه العناصر، هناك عنصر يبدو بسيطًا ولكنه بالغ الأهمية - وهو الموصل المطاطي الموصل (الذي يُطلق عليه غالبًا شريط الحمار الوحشي) - الذي يعمل بمثابة "الجسر غير المرئي" الذي يضمن نقل الإشارة دون عوائق بين شاشة LCD ولوحة الدائرة.

الموصلات المطاطية الموصلة: "جسر الإشارة" داخل LCMs

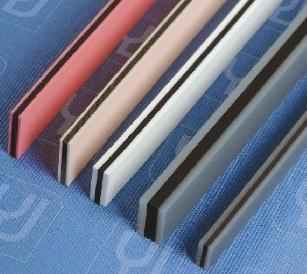

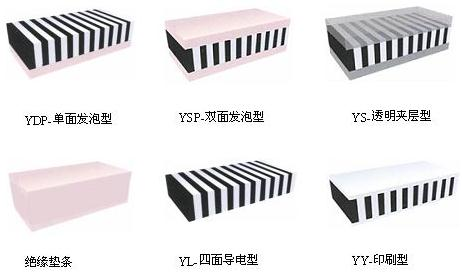

توفر الموصلات المطاطية الموصلة، التي تتكون من طبقات موصلة وعازلة بالتناوب، اتصالًا كهربائيًا مستقرًا بين شاشة LCD ولوحة PCB من خلال الضغط المرن. يحدد أدائها بشكل مباشر سلامة ووضوح إشارة العرض.

اختيار المواد: فن موازنة السيليكون الصلب والسيليكون الرغوي

مادة السيليكون الصلبة:يوفر صلابة معتدلة (35 درجة ~ 45 درجة) وتكلفة أقل. ومع ذلك، فهي عرضة للكهرباء الساكنة، والتي يمكن أن تجذب الغبار، مما يتطلب اهتمامًا إضافيًا بنظافة بيئة التجميع.

مادة السيليكون الرغوية:مصنوع من السيليكون الرغوي، وله ملمس أكثر نعومة (صلابة 20 درجة ~ 30 درجة)، ومقاومة أفضل للتشوه، وأقل عرضة للتلوث. إنه أكثر ملاءمة لتطبيقات وحدة شاشات الكريستال السائل الدقيقة ذات متطلبات النظافة العالية.

معلمات التصميم الدقيقة: ضمان اتصالات موثوقة

1. الملعب طبقة موصلة:الملاعب المشتركة هي 0.05 مم، 0.1 مم، و 0.18 مم. يجب أن يضمن التصميم أن كل لوحة PCB تتصل بثلاث طبقات كربون موصلة على الأقل (يوصى بـ 4-5 طبقات لمسافة 0.05 مم). هذه تفاصيل يتم التحكم فيها بشكل صارم بواسطة CNK في تصميم شاشات LCD المخصصة.

2. عرض الطبقة الموصلة:يتراوح العرض من 0.4 مم إلى 1.0 مم، ويتعلق بصلابة الموصل ويؤثر على تصميم نسبة الضغط الإجمالية. يقوم مهندسو CNK بإجراء تحديدات مستهدفة بناءً على هيكل الوحدة (عرض 0.6 مم شائع للموصلات ≥2.0 مم، و0.8 مم للموصلات ≥2.0 مم).

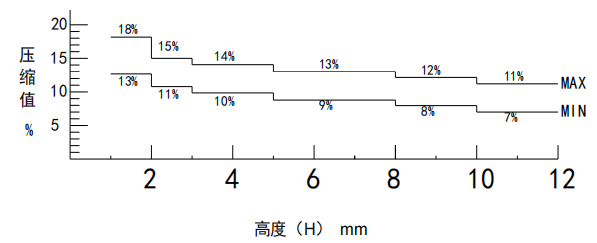

3. التحكم في نسبة الضغط:يتم التحكم في نسبة الضغط المثالية بين 10% و15%. يمكن أن تؤدي النسبة الأقل من 10% إلى مقاومة اتصال غير مستقرة، بينما قد تؤدي النسبة الأعلى من 15% إلى تشوه الموصل أو PCB. يضمن CNK مقدار الضغط الصحيح من خلال الحساب الدقيق لارتفاع التجميع (h)، مما يضمن الموثوقية على المدى الطويل.

بدءًا من الشاشات الأساسية أحادية اللون وحتى واجهات HMI المعقدة، تعتمد موثوقية كل وحدة من وحدات شاشات الكريستال السائل على الفهم العميق والتحكم الدقيق في المكونات الرئيسية مثل الموصلات المطاطية الموصلة. باعتبارها شركة مصنعة ذات خبرة لشاشات LCD، فإن CNK Electronics لا تتعمق فقط في خصائص المواد وتصميم المعلمات لضمان مقاومة منخفضة وثبات عالي في نقل الإشارة، ولكنها توسع أيضًا إتقان التفاصيل إلى حلول شاشات LCD المخصصة الشاملة. نعتقد أن هذه "الروابط الدقيقة" غير المرئية هي التي تربط الابتكار التكنولوجي بموثوقية الجودة، وتدعم CNK وعملائنا بينما نتقدم بشكل جماعي نحو مستقبل عرض أكثر استثنائية.
