تقنية الإضاءة الخلفية: المكون الأساسي الذي يحدد أداء شاشة LCM

  في مجال شاشات الكريستال السائل، تعد وحدة الكريستال السائل (LCM) منتجًا متكاملاً للغاية على مستوى النظام. إنها ليست مجرد شاشة LCD بحد ذاتها، ولكنها حل شامل يدمج بدقة مكونات مثل جهاز عرض الكريستال السائل، ووحدات التشغيل المرحلية، وثنائي الفينيل متعدد الكلور، والإضاءة الخلفية المهمة. باعتبارنا شركة مصنعة محترفة لشاشات LCD، فإننا ندرك أن جودة الإضاءة الخلفية كملحق أساسي تحدد بشكل مباشر الأداء البصري النهائي وموثوقية LCM.

الإضاءة الخلفية: "المحرك الخفيف" والأساس البصري لـ LCM

الإضاءة الخلفية هي نظام إضاءة موجود خلف شاشة LCD. وتتمثل وظيفتها الأساسية في تحويل مصدر ضوء نقطي أو خطي إلى مصدر ضوء سطحي موحد للغاية. وبما أن مادة الكريستال السائل في حد ذاتها لا ينبعث منها ضوء، فإن عرضها يعتمد كليًا على الإضاءة التي توفرها الإضاءة الخلفية للتعديل. لذلك، تشكل الخصائص البصرية للإضاءة الخلفية - بما في ذلك السطوع والاتساق ودرجة حرارة اللون واستهلاك الطاقة - الأساس لتقييم الأداء العام لوحدة LCD.

التفكيك الفني: نظام المواد والمبادئ الأساسية للإضاءة الخلفية

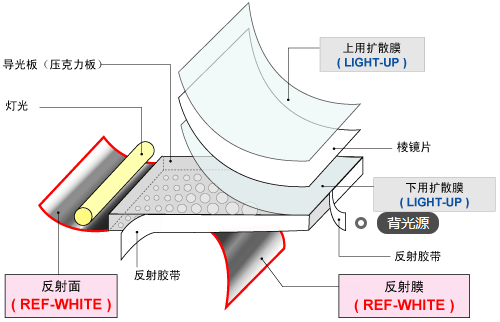

الإضاءة الخلفية عالية الأداء هي بلورة لعلم المواد الحديثة والبصريات الدقيقة. إنها تتكون بشكل أساسي من المواد الأساسية مثل مصدر الضوء (LED/EL/CCFL)، لوحة توجيه الضوء، مجموعة الفيلم البصري، الإطار الهيكلي، وشريط الضوء/لوحة المصباح.

مصدر الضوء هو مصدر الضوء، ويحدد درجة حرارة اللون الأساسية للإضاءة الخلفية وسطوعها وعمرها.

لوحة توجيه الضوء هي العنصر الأساسي لتحقيق توحيد الضوء. النقاط ذات البنية الدقيقة الموجودة على سطحه السفلي، والتي يتم تشكيلها من خلال الطباعة الدقيقة أو القولبة، هي المسؤولة عن تشتيت النقطة أو الخط إلى مستوى موحد من الضوء. ومن بين هذه النقاط، توفر النقاط المصبوبة بدقة أداءً بصريًا فائقًا مقارنةً بالنقاط المطبوعة التقليدية.

تعمل مجموعة الأفلام البصرية (بما في ذلك أفلام الناشر، وأفلام تحسين السطوع، والألواح العاكسة، وما إلى ذلك) بمثابة "مدير" مسار الضوء، وتعمل في تآزر لإزالة البقع الساطعة، وتعزيز كفاءة إخراج الضوء الأمامي، وضمان التوحيد عبر زوايا المشاهدة.

يوفر الإطار الهيكلي ولوحة الإضاءة دعمًا ميكانيكيًا مستقرًا واتصالات كهربائية موثوقة.

إن الجمع بين هذه المواد وتصميمها يخدم بشكل مباشر مبدأين أساسيين من مبادئ التشغيل: الإضاءة الخلفية المباشرة والإضاءة الخلفية ذات الإضاءة الخلفية. تعمل الإضاءة الخلفية ذات الإضاءة المباشرة على وضع مصفوفة LED مباشرة أسفل لوحة توجيه الضوء للحصول على إضاءة مباشرة، مما يوفر سطوعًا عاليًا وإمكانات ممتازة للتحكم في التعتيم المحلي. مواضع الإضاءة الخلفية ذات الحافة المضاءة بأشرطة إضاءة LED على جوانب لوحة توجيه الضوء؛ يدخل الضوء من الحافة وينعكس للأمام من خلال النقاط الموجودة داخل لوحة التوجيه، مما يجعله مفتاحًا لتحقيق تصميمات فائقة النحافة.

اختيار مسار التكنولوجيا: التطبيقات المتمايزة لمصابيح LED وEL وCCFL

تضفي تقنيات مصادر الضوء المختلفة خصائص مميزة على الإضاءة الخلفية، مما يلبي متطلبات السوق المتنوعة:

الإضاءة الخلفية LEDأصبح التيار الرئيسي المطلق في التطبيقات التي تتراوح من الأجهزة الإلكترونية الاستهلاكية إلى شاشات العرض الصناعية، وذلك بفضل سطوعها العالي، وعمرها الطويل (أكثر من 30000 ساعة لإضاءة الحافة)، وانخفاض استهلاك الطاقة، ومزايا عامل الشكل النحيف.

الإضاءة الخلفية EL (الكهربائية).، بفضل مظهره الرفيع للغاية، وتوحيد سطحه المطلق، وطبيعته المرنة القابلة للانحناء، لا غنى عنه لشاشات LCD المخصصة المحددة وتطبيقات العرض المرنة.

الإضاءة الخلفية CCFL (مصباح الفلورسنت الكاثود البارد).، على الرغم من استبدالها إلى حد كبير بمصابيح LED في المجالات الاستهلاكية، إلا أنها لا تزال تحمل قيمة تطبيقية في بعض مناطق العرض الاحترافية نظرًا لتشبع الألوان وتوحيدها الممتاز.

الاستنتاج: تقنية الإضاءة الخلفية هي المفتاح لرفع قيمة LCM

  باختصار، الإضاءة الخلفية ليست مجرد مكون إضاءة بسيط. بدءًا من تركيبة المواد المعقدة ومبادئ العمل الدقيقة وحتى مسار تكنولوجيا مصدر الضوء الذي يؤثر على اللون واستهلاك الطاقة وعامل الشكل، يشارك كل جانب من جوانب تصميمها واختيارها بعمق في تحديد الأداء النهائي لوحدة LCD. بالنسبة لمصنعي شاشات LCD الذين يسعون إلى تحقيق أداء فائق في شاشات العرض، فإن الخبرة العميقة في تقنية الإضاءة الخلفية هي الأساس لتحقيق التميز في المنتجات، وتلبية متطلبات شاشات LCD المخصصة المتطورة، وضمان أن كل شاشة LCD تقدم نتائج بصرية مثالية. وبالتالي فإن فهم تقنية الإضاءة الخلفية يعني فهم جوهر جودة عرض LCM.
