تحليل شامل لتقنية شاشات الكريستال السائل السوداء (الجزء الأول): الهيكل والاتصال، وفتح الكود الأساسي للعرض

في عالم اليوم حيث تنتشر الأجهزة الإلكترونية في كل مكان، تعمل شاشات الكريستال السائل (LCD) بمثابة الواجهة الأساسية للتفاعل بين الإنسان والآلة، وتحدد قدراتها التقنية بشكل مباشر تجربة المستخدم للأجهزة. بدءًا من الأجهزة الذكية القابلة للارتداء وحتى أنظمة التحكم الصناعية، ومن شاشات السيارات إلى الأجهزة الإلكترونية الاستهلاكية، تكمن وراء منتجات شاشات الكريستال السائل في سيناريوهات مختلفة مخططات هيكلية وتقنيات اتصال مصممة بدقة. باعتبارها مصنعًا محترفًا لشاشات LCD المخصصة ومصنعًا قويًا لشاشات LCD، تعد CNK مؤسسة متخصصة ومتطورة ذات تقنية عالية مخصصة للبحث والتطوير والإنتاج والمبيعات لأجهزة العرض ومنتجات HMI (واجهة الإنسان والآلة).

اليوم، سنجري تحليلًا متعمقًا للأساسيات الأساسية لشاشات LCD، مما يساعدك على فهم المنطق الأساسي لتقنية العرض.

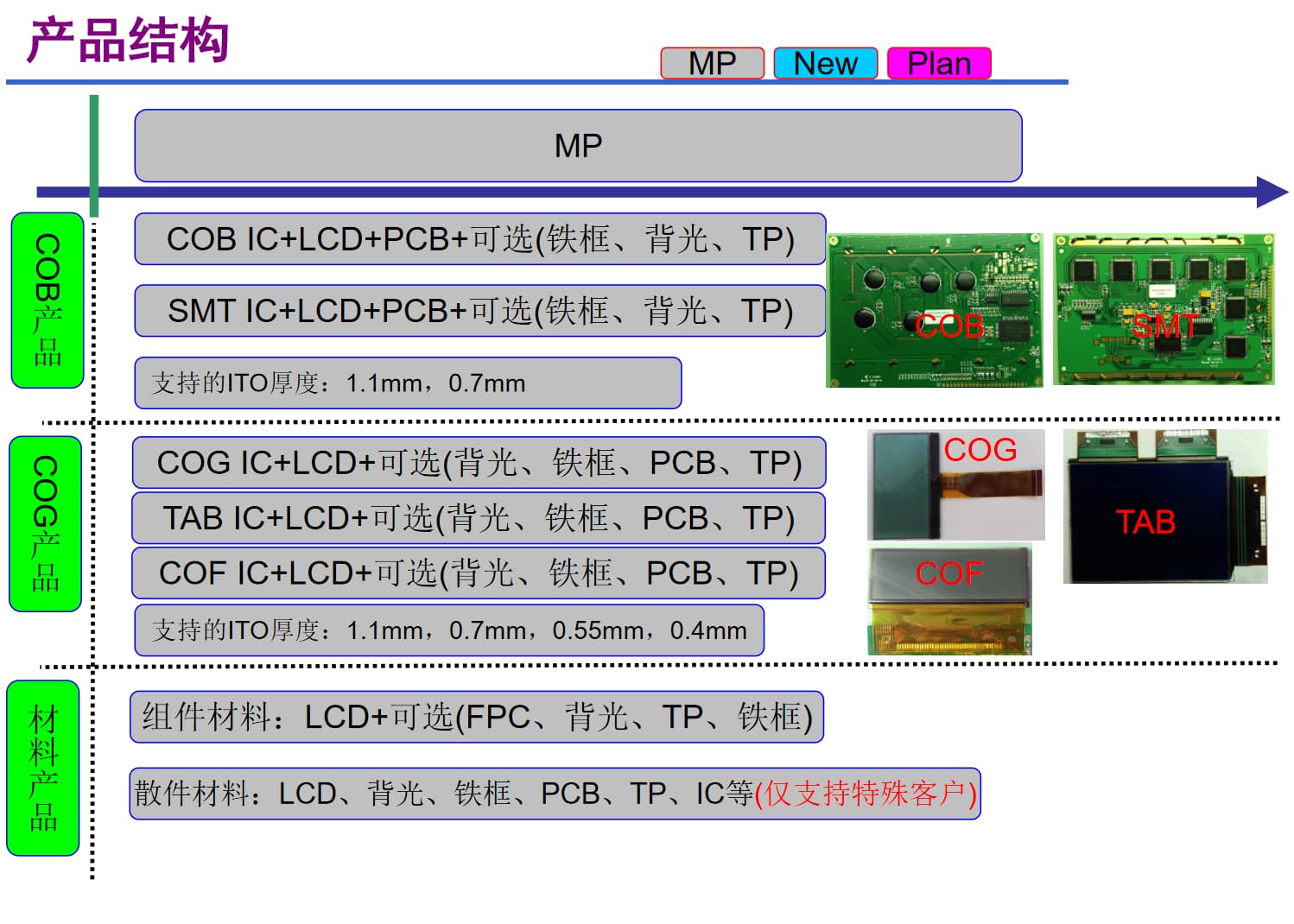

I. هيكل المنتج: حلول العرض المصممة خصيصًا

إن هيكل منتج شاشات LCD ليس مقاسًا واحدًا يناسب الجميع، ولكنه يتم تخصيصه وفقًا لسيناريوهات التطبيق ومتطلبات الأداء. باعتبارها شركة ذات خبرة في تصنيع شاشات العرض، تشتمل منتجات CNK الأساسية على شاشات LCD أحادية اللون ووحدات أحادية اللون، ووحدات عرض TFT مقاس 0.96-15.6 بوصة، ووحدات OLED، ووحدات التفاعل بين الإنسان والآلة HMI. يتكون هيكل منتجاتها بشكل أساسي من ثلاث فئات من المنتجات الأساسية ومخططات مشتقة مختلفة:

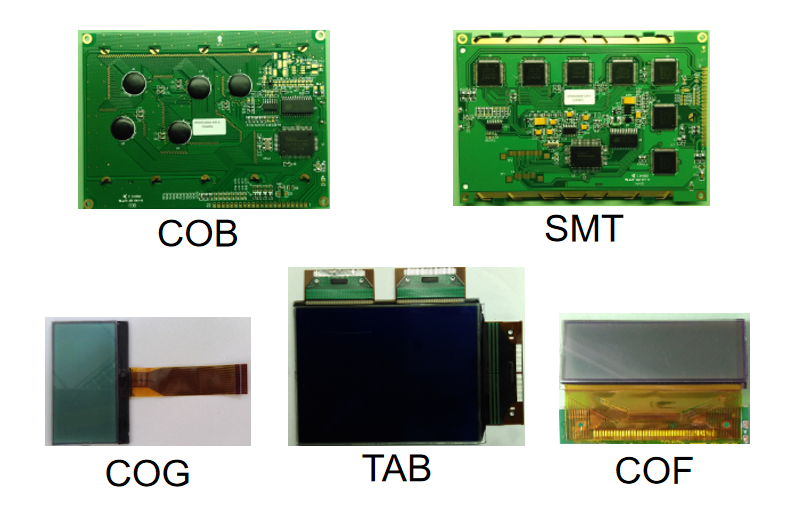

1. المنتجات المتكاملة: خيارات رئيسية فعالة ومستقرة

•  منتجات البوليفيين: اعتماد بنية أساسية لـ "IC + LCD + PCB" ويمكن تجهيزها بمكونات اختيارية مثل الإطارات الحديدية والإضاءة الخلفية وTP (لوحات اللمس). بفضل التكامل العالي والاستقرار القوي، يتم استخدامها على نطاق واسع في السيناريوهات ذات متطلبات الموثوقية الصارمة مثل التحكم الصناعي ومعدات السيارات.
•  منتجات COG:استنادًا إلى "IC + LCD"، فإنها تدعم الاختيار المرن للملحقات مثل الإضاءة الخلفية، والإطارات الحديدية، وثنائي الفينيل متعدد الكلور، وTPs. ومع ضمان الأداء، فإنها تعمل على تبسيط التصميم الهيكلي، مما يجعلها مناسبة للأجهزة الذكية القابلة للارتداء، والأجهزة المحمولة الصغيرة، وغيرها من المنتجات ذات القيود الصارمة على الحجم.
•  منتجات SMT/COF/TAB:اجمع بين SMT IC وCOF IC وTAB IC مع شاشة LCD على التوالي، بالإضافة إلى الملحقات الاختيارية، التي تغطي احتياجات العرض المتوسطة إلى المتطورة. من بينها، تتفوق مخططات COF وTAB في المنتجات ذات الإطار الضيق وعالية الدقة

•  المواد المكونة:تتمركز هذه الأجهزة على شاشة LCD، ويمكن إقرانها بمكونات مثل FPC (الدوائر المطبوعة المرنة)، والإضاءة الخلفية، وTPs، والإطارات الحديدية، مما يوفر للعملاء حلولًا شبه متكاملة توازن بين مرونة التخصيص وكفاءة التجميع.
• مواد قطع الغيار:تقديم مجموعة كاملة من قطع الغيار بما في ذلك شاشات الكريستال السائل، والمصابيح الخلفية، والإطارات الحديدية، وثنائي الفينيل متعدد الكلور، وTPs، والدوائر المتكاملة، مما يدعم فقط احتياجات التخصيص المتعمقة للعملاء المميزين. يوضح هذا بشكل كامل قدرة التكيف المرنة التي تتمتع بها الشركة المصنعة لشاشات LCD المخصصة، وهو مناسب لسيناريوهات العرض المتخصصة والشخصية.

تجدر الإشارة إلى أن المخططات الهيكلية المختلفة لـ CNK تدعم سماكات ITO المختلفة: تدعم مخططات COB وSMT سماكات 1.1 مم و0.7 مم؛ وتمتد مخططات COG وCOF وTAB إلى 0.55 مم و0.4 مم. يتيح سُمك ITO الأقل سمكًا تصغير الأجهزة وخفة وزنها، مما يعكس أيضًا القوة التقنية الرائعة لمصنع شاشات LCD.

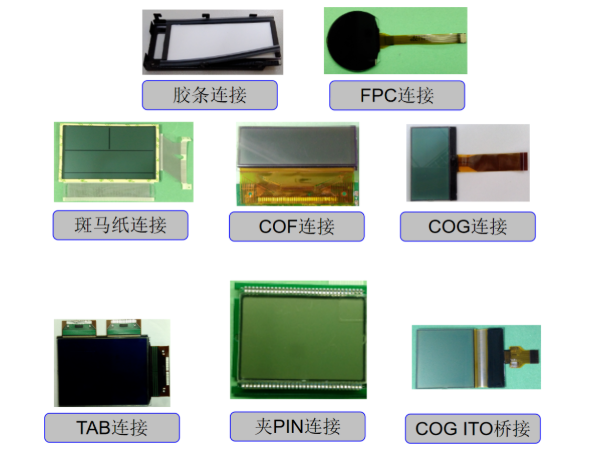

ثانيا. طرق الاتصال: تصميم "جسر" ناقل الحركة الفعال

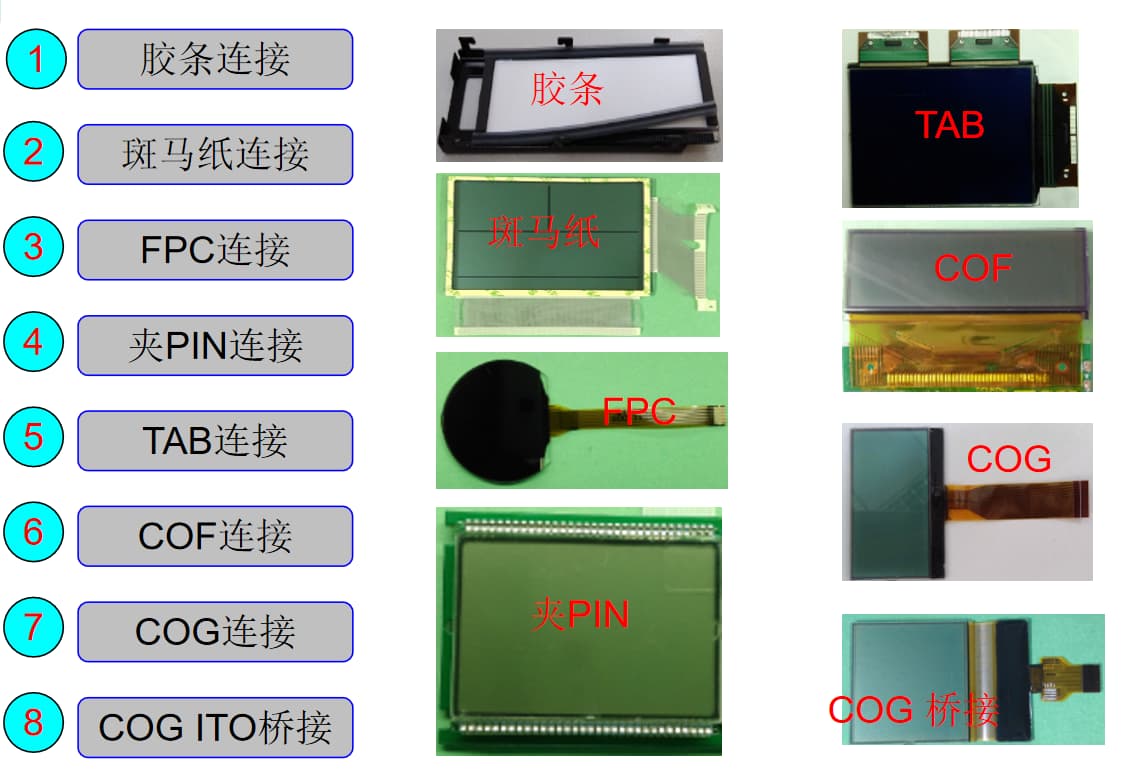

إذا كان هيكل المنتج هو "الهيكل العظمي" لشاشة LCD، فإن طريقة الاتصال هي "الأوعية الدموية" التي تمر عبره، مما يؤثر بشكل مباشر على استقرار نقل الإشارة وسهولة تجميع المنتج. باعتبارها شركة متخصصة في تصنيع شاشات العرض، تتقن CNK 8 طرق اتصال رئيسية، وتغطي بشكل كامل سيناريوهات التطبيقات المختلفة:

1. أنظمة الاتصال الأساسية: بسيطة، وموثوقة، ويمكن التحكم في تكلفتها ·

• اتصال الشريط المطاطي:سهل التشغيل ومنخفض التكلفة، ومناسب للأجهزة الإلكترونية العادية ذات المتطلبات المنخفضة لاستقرار الاتصال.
• اتصال ورق زيبرا:مع الموصلية الجيدة والمرونة، فإنه يتكيف مع التشوه الهيكلي الطفيف وغالبًا ما يستخدم لتوصيل شاشات LCD الصغيرة وثنائي الفينيل متعدد الكلور.
•  اتصال دبوس كليب:سهل التفكيك ومريح للصيانة اللاحقة، ويستخدم على نطاق واسع في المعدات التي تتطلب تصحيح الأخطاء أو استبدال المكونات بشكل متكرر.

• اتصال الشركة العامة للفوسفات:ومن خلال دمجه مع الدوائر المطبوعة المرنة، يمكنه تحقيق اتصالات في مساحات متعددة الزوايا وضيقة، مما يجعله المخطط المفضل للأجهزة الذكية القابلة للارتداء والأجهزة القابلة للطي وغيرها من المنتجات.
• اتصال علامة التبويب:يربط IC الخاص بالسائق مباشرة بشاشة LCD من خلال TAB (فيلم موصل متباين الخواص)، مما يقلل عقد الاتصال ويحسن كفاءة النقل واستقراره.
• اتصال COG:يربط IC مباشرة بالركيزة الزجاجية لشاشة LCD، مما يقلل بشكل كبير من حجم المنتج ويحسن التكامل، وهي طريقة الاتصال الأساسية للأجهزة المحمولة المتطورة.
• اتصال COF:يتم تعبئة IC على فيلم مرن ثم ربطها بشاشة LCD، مما يتميز بالمرونة والتكامل العالي، ويتكيف مع احتياجات العرض ذات الحواف الضيقة والدقة العالية.
• جسر COG ITO:يعمل تصميم الجسور الخاص على تحسين مسار نقل الإشارة، مما يؤدي إلى أداء ممتاز في شاشات LCD كبيرة الحجم وعالية الجودة.

بالاعتماد على المخططات الهيكلية الغنية وتقنيات الاتصال الموثوقة، فإن CNK، باعتبارها مؤسسة عالية الجودة في مجال شاشات TFT الصينية، توفر باستمرار حلول عرض عالية الجودة لمختلف الصناعات. في المقالة التالية، سنستمر في استكشاف تصنيف النوع وأوضاع العرض لشاشات LCD، لذا ترقبوا ذلك!
