الإضاءة الخلفية LCM: الأدوار الحاسمة للإطار البلاستيكي والشريط على الوجهين

في تكنولوجيا العرض الحديثة، تعمل شاشة الكريستال السائل (شاشة LCD) كمكون أساسي، ويعتمد أدائها الإجمالي إلى حد كبير على الوحدة المدمجة خلفها - LCM (وحدة LCD). يدمج LCM جهاز العرض البلوري السائل، ودوائر القيادة، والمكونات الهيكلية، والإضاءة الخلفية في وحدة كاملة، مع التأثير المضيء للإضاءة الخلفية الذي يحدد بشكل مباشر الجودة المرئية النهائية للشاشة. ضمن الهيكل المعقد للإضاءة الخلفية، تعمل مكونات مثل الإطار البلاستيكي والشريط على الوجهين بالتآزر مع الأجزاء الأساسية مثل الأفلام الضوئية ومصادر الضوء لضمان الاستقرار والأداء البصري للوحدة بشكل جماعي.

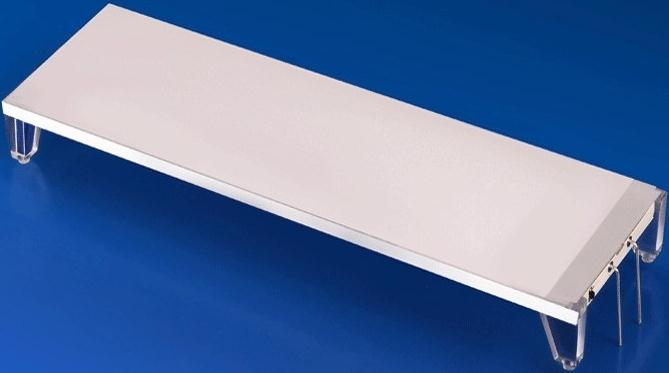

الإضاءة الخلفية: أساس عرض الصور

تقع الإضاءة الخلفية (BackLight) خلف شاشة الكريستال السائل، وتتمثل وظيفتها الأساسية في تحويل مصادر الضوء النقطية إلى مصادر ضوء سطحية موحدة ومشرقة. يؤثر تصميمها البصري بشكل مباشر على توحيد السطوع والتباين وأداء الألوان للوحدة بأكملها، وهو أمر بالغ الأهمية بشكل خاص لوحدات عرض الألوان (وحدة عرض TFT). تتكون الإضاءة الخلفية النموذجية من مصدر ضوء، ولوحة توجيه ضوئية، وطبقات متعددة من الأفلام الضوئية، وإطار بلاستيكي هيكلي، ولوحة إضاءة للقيادة، كلها مجتمعة بدقة. يعتمد الابتكار المستمر في هذا المجال من قبل العديد من الشركات المصنعة لشاشات LCD الرائدة في الصين على الفهم العميق لدور كل مكون.

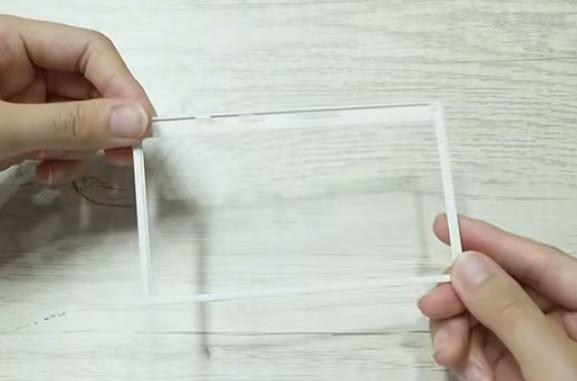

الإطار البلاستيكي: الحارس المزدوج للبصريات والبنية

يعمل الإطار البلاستيكي كهيكل عظمي للإضاءة الخلفية، حيث لا يوفر الدعم والحماية الميكانيكية الأساسية فحسب، بل يتولى أيضًا وظائف الإدارة البصرية المهمة. يتم تصميم اختيار المواد بشكل مباشر لتصميمات المنتجات المختلفة:

URZ2501 المواد:يوفر خصائص عاكسة وحاجبة للضوء ممتازة، تُستخدم بشكل شائع في وحدات العرض الملونة المتوسطة إلى المتطورة (وحدة عرض TFT) لتعزيز التباين ونقاء الألوان.

مادة الكمبيوتر الأبيض:يُستخدم غالبًا في تصميمات الإضاءة الخلفية ذات الإضاءة الجانبية، مما يسهل الشكل النحيف لشاشات LCD.

PC الأبيض + مادة الألياف الزجاجية:يعزز الصلابة الهيكلية لمنتجات الإضاءة الخلفية ذات الإضاءة السفلية، وهو مناسب للبيئات الصناعية ذات متطلبات الموثوقية الصارمة.

في المشاريع التي تتضمن شاشات LCD مخصصة، يعد التصميم واختيار المواد للإطار البلاستيكي أمرًا أساسيًا لتحقيق تأثيرات بصرية ومواصفات ميكانيكية محددة.

الشريط ذو الوجهين: متخصص في المواد اللاصقة المخفية وحجب الضوء

يلعب الشريط ذو الوجهين دورًا لا غنى عنه باعتباره "مادة لاصقة" في تجميع LCM. إنه مسؤول عن تأمين الأفلام البصرية الداخلية مثل لوحة توجيه الضوء، وفيلم الانتشار، وفيلم تحسين السطوع، وفي النهاية ربط الإضاءة الخلفية بقوة بشاشة LCD.

الشريط التقليدي على الوجهين:متوفر في ركائز مختلفة (على سبيل المثال، خالية من الركيزة، PET) وخيارات سمك (0.03-0.30 مم). عند توصيل شاشات LCD ذات هيكل COG، فإن اختيار شريط مزدوج الجوانب بسمك مناسب يمكن أن يخفف الضغط بشكل فعال ويمنع ظهور بقع بيضاء على الشاشة.

شريط مزدوج الجوانب باللونين الأبيض والأسود:هذه مادة وظيفية ذات جانب أسود لحجب الضوء وجانب أبيض للانعكاس، وتقوم في الوقت نفسه بالمهام الثلاث المتمثلة في الالتصاق وحجب الضوء والانعكاس. غالبًا ما يتم استخدامه لتحديد منطقة العرض الفعالة لوحدات العرض الملونة (وحدة عرض TFT) ولتأمين الدوائر المرنة (FPC)، مما يجعله مكونًا مهمًا لتحسين وضوح حدود العرض والموثوقية العامة.

خاتمة

ضمن النظام الدقيق لـ LCM، بدءًا من مصابيح LED الباعثة للضوء ولوحات توجيه الضوء وحتى إطارات التثبيت البلاستيكية والشريط ذي الوجهين، يحمل كل مكون وظيفة فريدة لا يمكن استبدالها. إنهم يعملون معًا بتنسيق دقيق، وسيؤثر غياب أو خلل أي رابط منفرد على الأداء العام والموثوقية. تكمن قيمة الإطار البلاستيكي والشريط ذي الوجهين على وجه التحديد في تآزرهما الذي لا غنى عنه مع المكونات الأساسية الأخرى مثل الإضاءة الخلفية وشاشة LCD، مما يشكل معًا الأساس لوحدة عرض مستقرة وفعالة وعالية الجودة.
