من مصدر الضوء إلى جودة الصورة: الإضاءة الخلفية هي "بطل الكواليس" الحقيقي لوحدة LCD.

عندما يتحدث الناس عن شاشات الكريستال السائل، فإن أول ما يتبادر إلى ذهنهم غالبًا هو "الشاشة" فقط. لكن وحدة الكريستال السائل الكاملة (LCM) هي أكثر بكثير من مجرد لوحة بلورية سائلة. فهو يدمج وحدات التشغيل المرحلية وثنائي الفينيل متعدد الكلور ومكونًا مهمًا غالبًا ما يتم تجاهله: الإضاءة الخلفية.

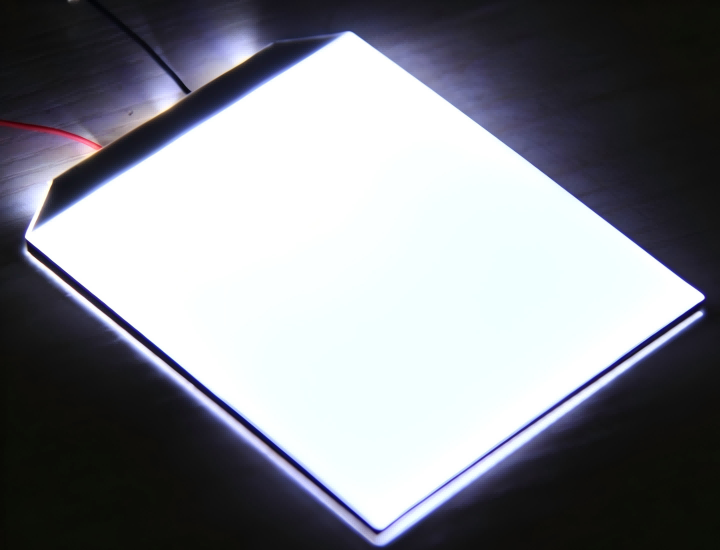

الإضاءة الخلفية: "المحرك الخفيف" الموجود خلف الشاشة

مادة الكريستال السائل في حد ذاتها لا ينبعث منها الضوء. إنه يعمل مثل "صمام الضوء"، حيث يعتمد على نظام الإضاءة الخلفية لتوفير الإضاءة قبل أن يتمكن من عرض الصورة. تتمثل المهمة الأساسية للإضاءة الخلفية في تحويل مصدر ضوء نقطي أو خطي إلى مصدر ضوء سطحي موحد للغاية.

السطوع والاتساق ودرجة حرارة اللون واستهلاك الطاقة - كل جانب من جوانب تجربة المشاهدة التي تلاحظها في لمحة مدعومة بتقنية الإضاءة الخلفية.

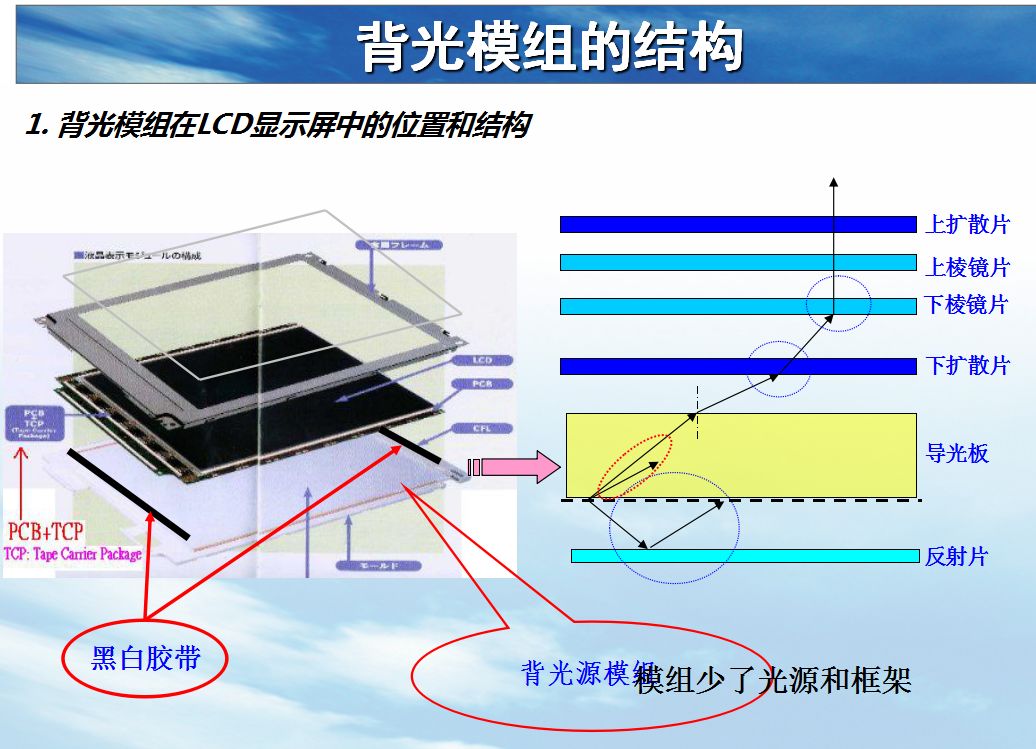

تفكيك الإضاءة الخلفية: مجموعة من الأنظمة البصرية الدقيقة

الإضاءة الخلفية عالية الأداء هي نتيجة لعلم المواد المتقدم والهندسة البصرية الدقيقة. وتشمل مكوناته الأساسية ما يلي:

مصدر الضوء:أصل الضوء، وتحديد درجة حرارة اللون الأساسية للإضاءة الخلفية وسطوعها وعمرها.

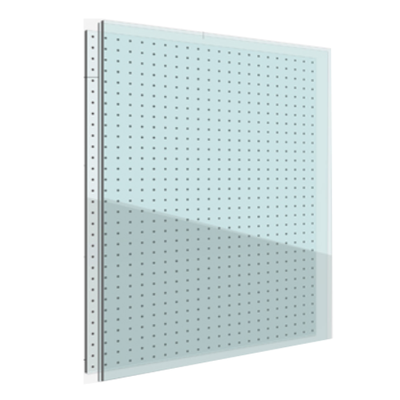

لوحة دليل الضوء (LGP):مفتاح التوزيع الموحد للضوء. تعمل النقاط الدقيقة على السطح السفلي على تشتيت الضوء الذي يدخل من الحافة عبر المستوى بأكمله. عادةً ما توفر النقاط المصبوبة بدقة أداءً بصريًا أفضل من النقاط المطبوعة التقليدية.

مجموعة الأفلام البصرية:تعمل أفلام الناشر وأفلام تحسين السطوع (BEF) والألواح العاكسة معًا للتخلص من النقاط الساخنة وتحسين كفاءة إخراج الضوء الأمامي وضمان التوحيد.

الإطار الهيكلي ولوحة الإضاءة:توفير دعم ميكانيكي مستقر وتوصيلات كهربائية موثوقة.

اعتمادًا على الهيكل، تنقسم الإضاءة الخلفية إلى طريقين تكنولوجيين رئيسيين:

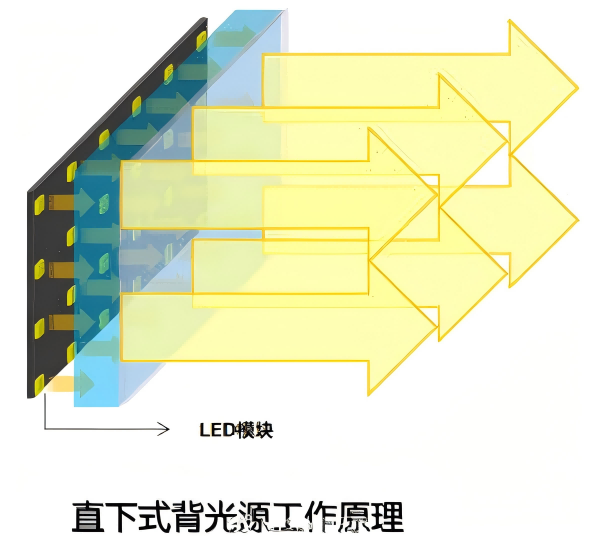

مضاءة مباشرة:يتم وضع مصفوفات LED مباشرة أسفل لوحة توجيه الضوء للإضاءة المباشرة. يوفر هذا سطوعًا عاليًا ويدعم التحكم في التعتيم المحلي.

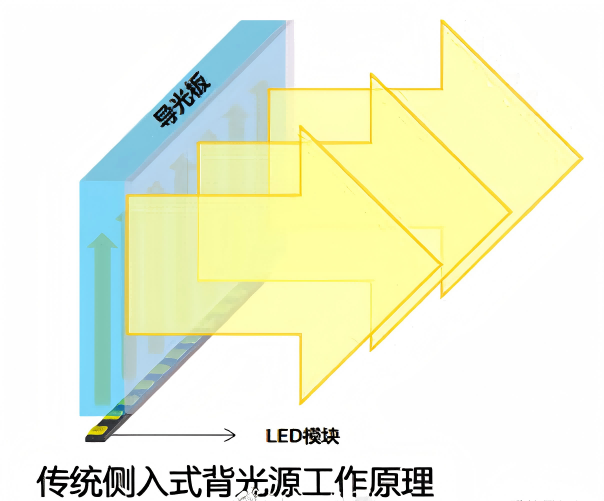

حافة مضاءة:يتم وضع قضبان الإضاءة LED على جوانب لوحة توجيه الضوء. يدخل الضوء من الحافة وينعكس للأمام من خلال اللوحة، مما يجعل هذا هو المفتاح لتحقيق تصميمات فائقة النحافة.

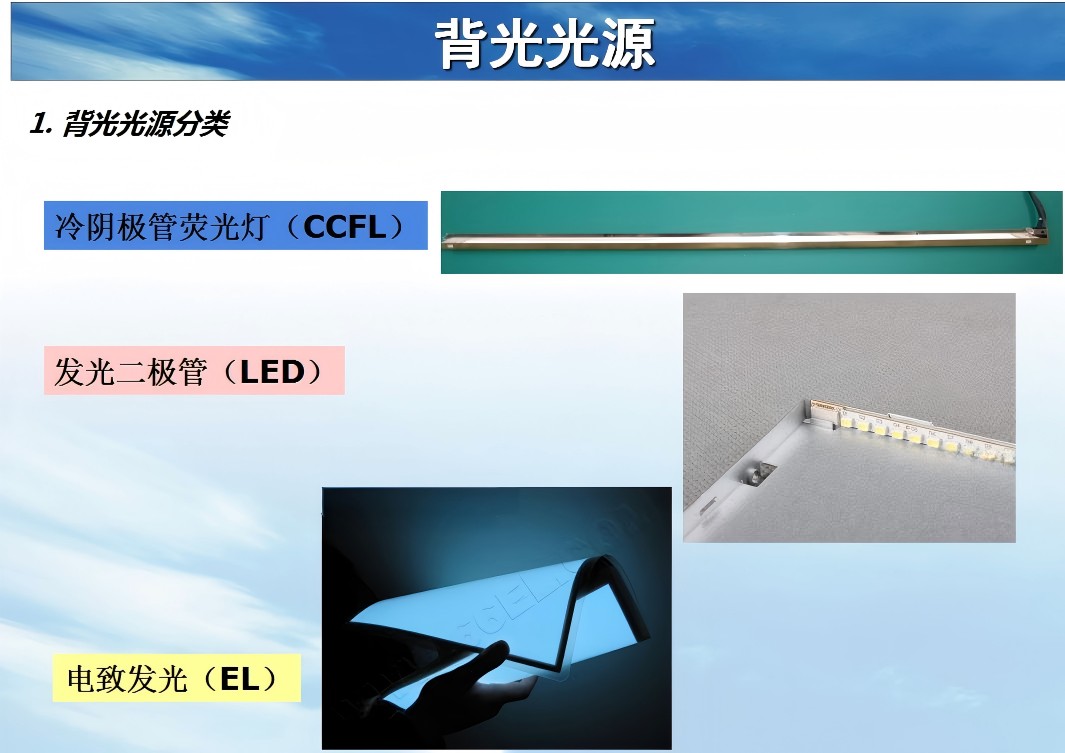

ثلاثة أنواع من مصادر الضوء، ولكل منها مميزاته الخاصة.

الإضاءة الخلفية LED:سطوع عالي، وعمر افتراضي طويل (أكثر من 30000 ساعة لإضاءة الحافة)، واستهلاك منخفض للطاقة، وعامل شكل نحيف. إنه الخيار السائد لكل شيء بدءًا من الأجهزة الإلكترونية الاستهلاكية وحتى شاشات العرض الصناعية.

الإضاءة الخلفية EL (الكهربائية):رفيع للغاية، وموحد تمامًا على السطح بالكامل، ومرن/قابل للانحناء. يظل لا غنى عنه لشاشات LCD المخصصة وتطبيقات العرض المرنة.

الإضاءة الخلفية CCFL (مصباح الفلورسنت الكاثود البارد):تم استبدالها إلى حد كبير بمصابيح LED في المنتجات الاستهلاكية، ولكنها لا تزال ذات قيمة في بعض تطبيقات العرض الاحترافية نظرًا لتشبع الألوان وتوحيدها الممتاز.

ملخص فني

الإضاءة الخلفية هي أكثر بكثير من مجرد عنصر إضاءة. بدءًا من اختيار المواد والتصميم البصري وحتى اختيار مصدر الضوء وتحسين العمليات الهيكلية، تساهم كل التفاصيل في الأداء النهائي للشاشة.

بالنسبة للمصنعين الذين يسعون إلى شاشات عالية الجودة، فإن الخبرة العميقة في تكنولوجيا الإضاءة الخلفية هي الأساس لتمييز المنتجات، وتلبية متطلبات شاشات LCD المخصصة المتطورة، والتأكد من أن كل شاشة تفي بوعدها البصري.

من مصدر الضوء إلى جودة الصورة، الإضاءة الخلفية هي البطل الحقيقي المجهول لوحدات LCD. إن فهم تقنية الإضاءة الخلفية يعني في النهاية فهم ما يجعل الشاشة رائعة.
